Tekbox TBL5016-2 50UH LISN - CISPR 16
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
- Frekvensområde: 9 kHz till 30 MHz
- Impedans: 50 Ω ║ (50 µH + 5 Ω)
- Artificiell hand: 220 pF + 511 Ω
- Bytbar PE: 50 Ω ║ 50 µH
%0A%20%09Artificiell%20hand:%20220%20pF%20+%20511%20%CE%A9%0A%20%09Bytbar%20PE:%2050%20%CE%A9%20%E2%95%91%2050%20%C2%B5H%0A%20
){kind=link}
Upptäck möjligheterna
Mer information
Beskrivning

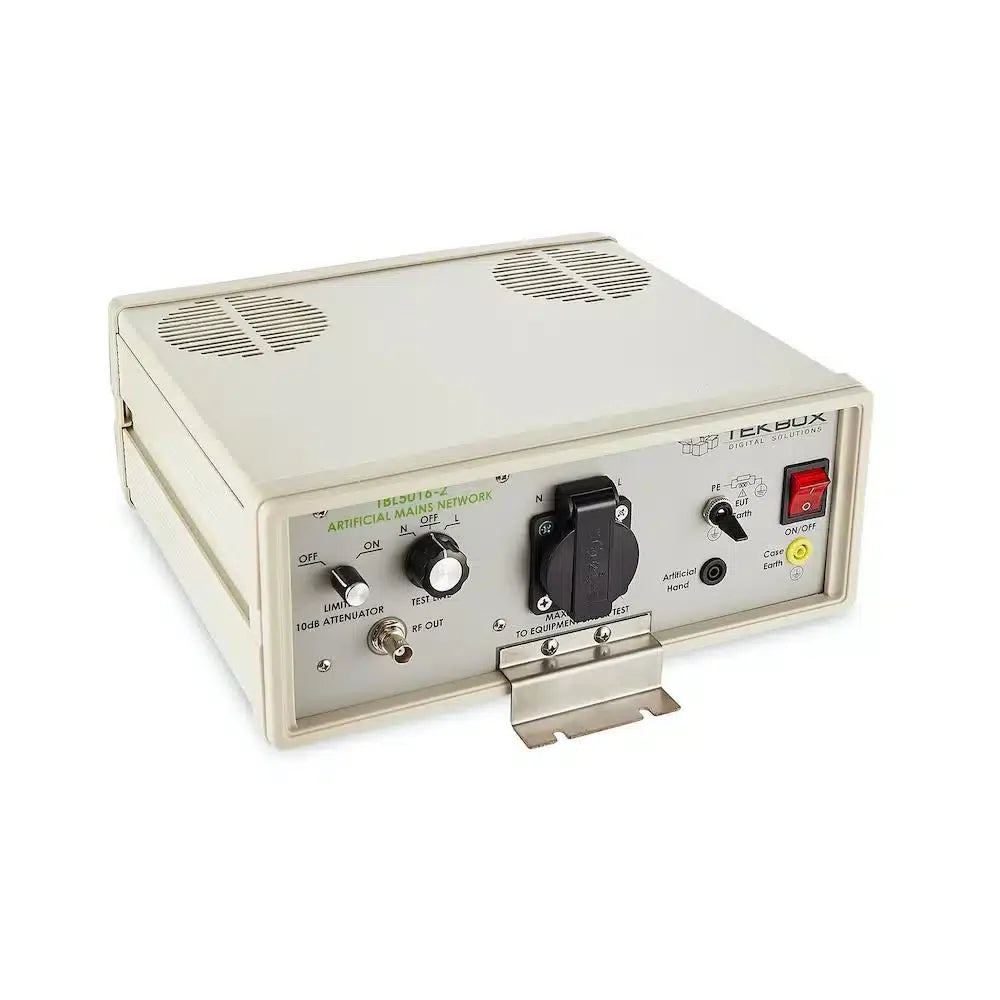

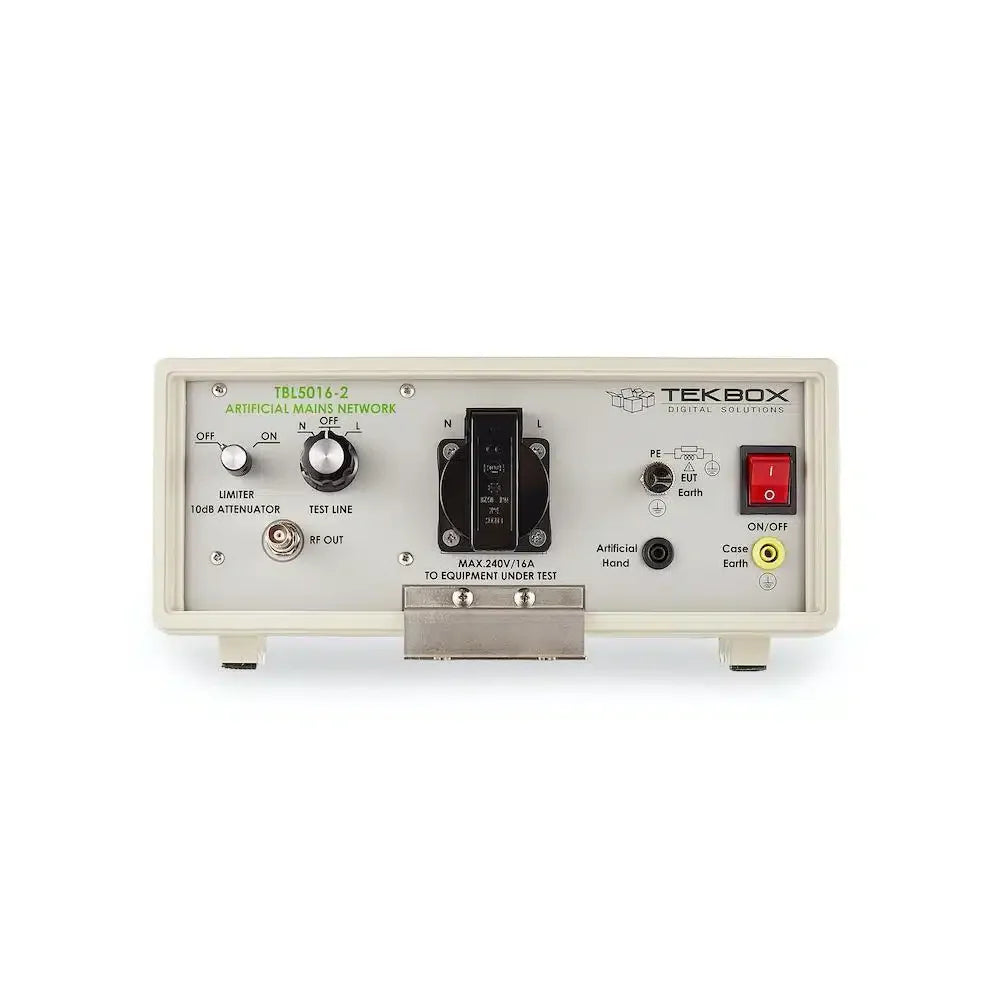

TEKBOX TBL5016-2 är ett linjeimpedansstabiliseringsnätverk för mätning av linjebeloppade störningar inom intervallet 9 kHz till 30 MHz, enligt CISPR 16-1-2-standarden.
Enheten är utformad för att testa enfas, AC-driven utrustning med matningsspänningar upp till maximalt 240V och 16A.
Genomfört brus kan mätas på fasen och på den neutrala ledaren. TBL5016-2 är utrustad med en switchable begränsare/dämpare och en konstgjord handanslutning.
Enheten är tillgänglig med landsspecifika DUT-kontakter.
Specifikationer:
- Frekvensområde: 9 kHz till 30 MHz
- Impedans: 50 Ω ║ (50 uh + 5 Ω)
- Konstgjord hand: 220 PF + 511 Ω
- Växlingsbar PE: 50 Ω ║ 50 uh
- Begränsare / dämpare: 150 kHz till 30 MHz; 10 dB
- Luftkärna
- Linjespänning: Max. 240V / 50 - 60 Hz, Cat ‖‖
- Max. Ström: 16A @ 23 ° C
- DUT Socket: Country Specific
- Mätkontakt: 50 Ω BNC

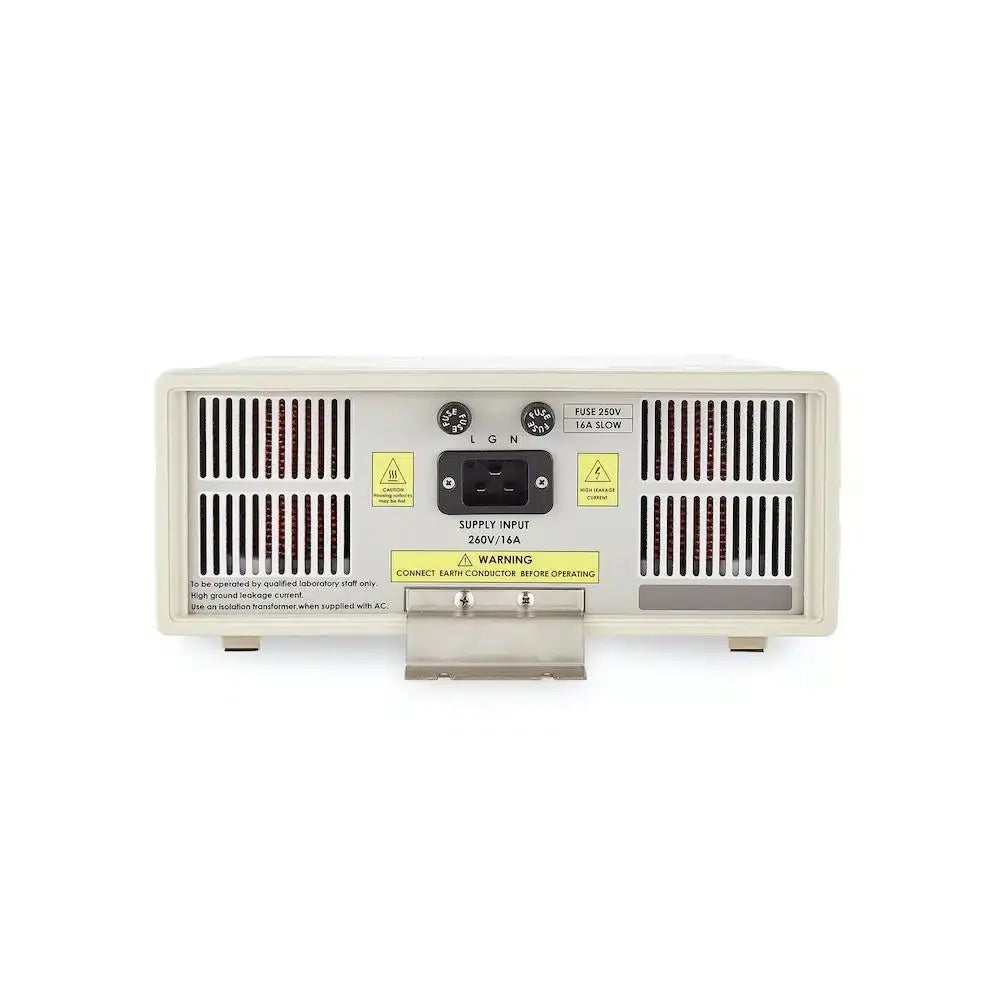

- Strömanslutning: IEC 60320 C19
- Driftstemperaturområde: + 5 ° C ... + 40 ° C; 5% till 80% RH
- Säkerhet: Säkerhetsklass I, IEC 1010-01
För mer information: Tekbox
Klicka här för relaterade produkter: Lisn
