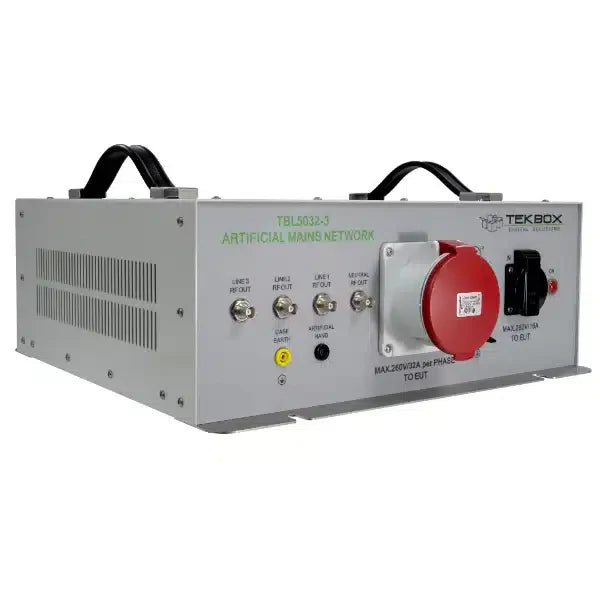

Tekbox TBL5032-3 50UH LISN - CISPR 16

TEKBOX TBL5032-3 är ett linjeimpedansstabiliseringsnätverk för mätning av linjebehållen störningar inom intervallet 9 kHz till 30MHz, enligt CISPR 16-1-2-standarden.

Enheten är utformad för att testa 3-fas och enfas, AC-driven utrustning med matningsspänningar upp till maximalt 450V/260V och 32A. Genomfört brus kan mätas på varje fas och på den neutrala ledaren.

TEKBOX TBL5032-3 har separata RF-utgångar för varje fas och neutral och kan följaktligen kopplas till TBLM1 för att dela utsläppen i dess gemensamma läge och differentiella lägeskomponenter. TBL5032-3 har inget integrerat högpassfilter vid RF-utgångarna, men kommer med en extern 9 kHz koaxial högpass istället.

Enfasen DUT-uttaget finns i landsspecifika varianter.


Specifikationer:

• Frekvensområde: 9 kHz till 30 MHz
• Impedans: 50 Ω ║ (50 uh + 5 Ω)
• Konstgjord hand: 220 PF + 511 Ω
• Växlingsbar PE: 50 Ω ║ 50 uh
• 250 uh före filtret

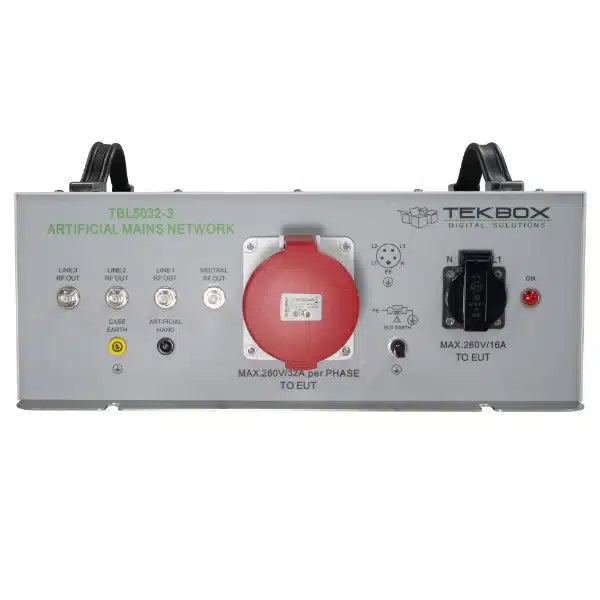

• Separata RF -utgångar för varje rad och neutrala
• Luftkärna
• Linjespänning: Max. 540V / 260V / 50 - 60 Hz, Cat ‖
• Max. Aktuell per rad och neutral: 32A @ 23 ° C vardera
• 3-fas Dut Socket: CEE/IEC60309, 3L+N+PE, 32A, Kvinna
• Enfasdatchuttag: landsspecifikt

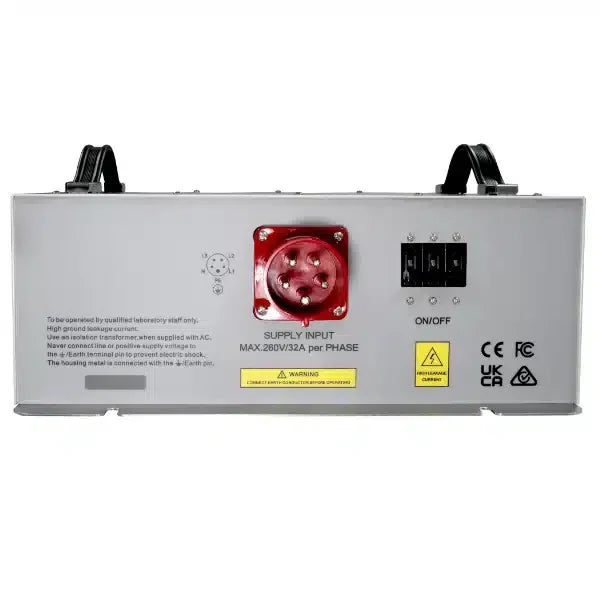

• Strömanslutning: CEE/IEC60309, 3L+N+PE, 32A, hane
• Mätkontakter: 50 Ω BNC
• Extern 9 kHz högpassfilter, n-man / n-kvinnlig
• Driftstemperaturområde: + 5 ° C ... + 40 ° C; 5% till 80% RH

För mer information: Tekbox

Klicka här för relaterade produkter: Lisn









Manuell:

Tekbox TBL5032-3 Manual
