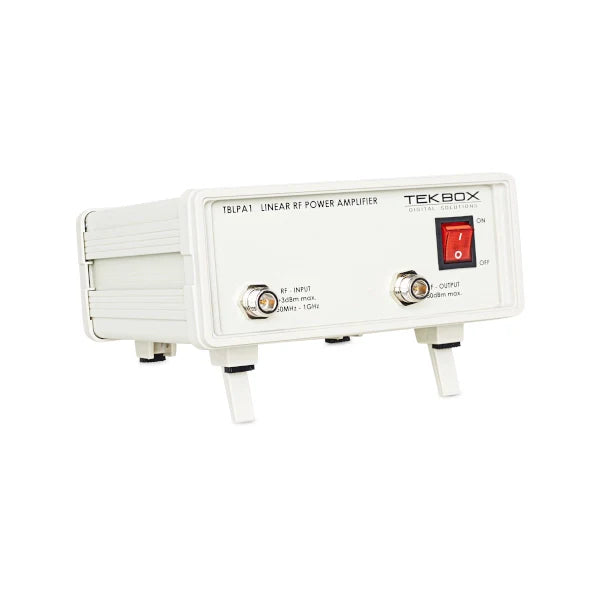

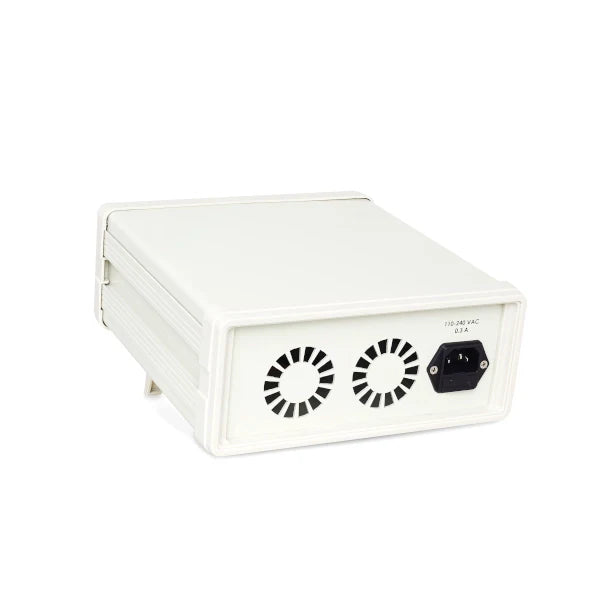

Tekbox TBLPA1 Linear Wideband Power Amplifier
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
TBLPA1 linjär bredbands effektförstärkare är en allmän RF-förstärkare för test- och mätapplikationer. Den har en uteffekt på upp till 1W och kan användas i frekvensområdet från 10 MHz till 1 GHz och med minskad uteffekt även bortom detta.
Upptäck möjligheterna
Mer information
Beskrivning
TBLPA1 -linjär bredbandsförstärkare är en RF -förstärkare för allmänt syfte för test- och mätningsapplikationer. Den har en utgångseffekt på upp till 1W och kan användas i frekvensområdet från 10 MHz till 1 GHz och med reducerad utgångseffekt även bortom.
Specifikationer
Input / output: 50 ohm, n kvinnaTillförselspänningsområde: 110 V ... 240 V
Leverans av strömförbrukning: 15 W
Driftstemperaturområde: -20 ° C till 60 ° C
Frekvensområde: 50 MHz - 1 GHz, (3MHz - 1,3 GHz med reducerad utgångseffekt)
Få: 36dB Typ., Se tabell 1 för detaljer
1DB utgångskomprimeringspunkt @ 10MHz: +29,5 DBM Typ.
1DB utgångskomprimeringspunkt @ 100 MHz: +30,9 DBM Typ.
1DB utgångskompressionspunkt @ 500 MHz: +31.3 DBM Typ.
1DB utgångskomprimeringspunkt @ 1 GHz: +28,7 DBM Typ.
Bullerfigur: 2,5 dB typ.
2och Harmonic, 50MHz, Pout = 30dBm: < - 50 dBC Typ
2och Harmonic, 200MHz, Pout = 30dBm: < - 40 DBC TYP
3rd Harmonic, 50MHz, Pout = 30dBm: < - 30 DBC TYP
3rd Harmonic, 200MHz, Pout = 30dBm: < - 25 DBC Typ
Total harmonisk distorsion:
0,85% @200 mHz, pout = 27dbm typ.
1,13% @200 mHz, pout = 28dbm typ.
2,33% @200 mHz, pout = 29dbm typ.
5,6% @200 mHz, pout = 30dbm typ.
Tredje ordningens avlyssningspunkt:
+50dbm, @200 mHz, ∆ f = 200 kHz typ.
Input Return Loss:
50 MHz: 11dB typ.
800 MHz: 16dB typ.
Output vswr:
50 MHz: 2.1: 1
800 MHz: 1,4: 1
Maximala betyg:
Maximal ingångseffekt: +3 dBm
Utgången från TBLPA1 är ganska tolerant mot utgångsmatchning, men öppen eller kortsluten belastning rekommenderas inte, kan potentiellt orsaka skador.
Liten signalförstärkning (mätt med stift = - 20 dBm):
| 3 MHz | 5 MHz | 10 MHz | 25 MHz | 50 MHz | 100 MHz | 200 MHz | 300 MHz | 400 MHz |
| 16 dB | 34 dB | 43 dB | 42 dB | 41 dB | 40 dB | 39 dB | 38,5 dB | 38.3 dB |
| 500 MHz | 600 MHz | 700 MHz | 800 MHz | 900 MHz | 1 GHz | 1.1 GHz | 1.2 GHz | 1,3 GHz |
| 38 dB | 37,8 dB | 37 dB | 35.4 dB | 36,5 dB | 36,2 dB | 35,5 dB | 33,7 dB | 32.1 dB |
Ansökan:
- Generalförstärkare
