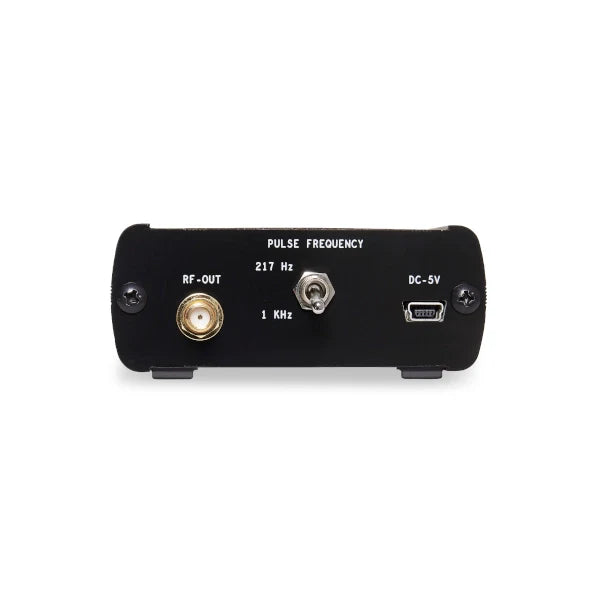

Tekbox TBMDA1 Modulated Wideband Driver Amplifier
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
TBMDA1-modulerad bredbandsdrivförstärkare är utformad för att skapa en kostnadseffektiv signalkälla för immunitetstestning av elektroniska byggblock och produkter.
Upptäck möjligheterna
Mer information
Beskrivning
TBMDA1 -modulerad bredbandsförareförstärkare är utformad för att skapa en billig signalkälla för immunitetstestning av elektroniska byggstenar och produkter. Det är utformat för att drivas av spårningsgeneratorutgången från spektrumanalysatorer. Med sin förstärkning av 22 dB och 1DB kompressionspunkt på +22dBm kan den öka utgångseffekten för en spårningsgenerator upp till 150 MW. TBMDA1 är idealisk för att driva Tekbox nära fältprober för att hitta den känsliga platsen för en elektronisk krets eller för att skapa elektriska fält upp till 50V/m när du kör Tekbox Tem Cell TBTC1, 25V/m när du kör TBTC2 eller 18V/m/m När du kör TBTC3. Testsignaler för immunitetstest kan vara CW, AM eller PM. Följaktligen ger TBMDA1 inbyggd moduleringsförmåga att generera 1KHz AM- eller PM -signaler. I PM -läge kan TBMDA1 också generera en 217Hz -signal med 12,5% arbetscykel för att simulera TDMA -brus för mobiltelefon.
Drag
- CW -förstärkare (modulering av)
- 1 kHz, 80% AM Modulation
- 1 kHz, 50% arbetscykelpulsmodulering
- 217 Hz, 12,5% arbetscykelpulsmodulering
Specifikationer
Input: 50 ohm, SMA -kvinnaProduktion:50 ohm, SMA -kvinna
Nominell matningsspänning:5V, typ. 235MA, mini-USB-B-kontakt
Maximal matningsspänning:5.5V
Maximal ingångseffekt:+9dbm
1DB utgångskomprimeringspunkt @ 40MHz:+21,5dbm
1DB utgångskomprimeringspunkt @ 2 GHz:+22,5dbm
3: e orderutgångsavlyssningspunkten @ 40 MHz:+39dbm
3: e orderutgångsavlyssningspunkten @ 2 GHz:+42dbm
Omvänd isolering S12:-45dB
Bullerfigur:3 ... 4 dB
Intern moduleringsfrekvens AM:1 kHz ± 10%
Interna moduleringsfrekvenser PM:1 kHz ± 10%, 217 Hz ± 20%
Duty Cycle, PM:50% ± 10% @ 1 kHz; 12,5% ± 20% @ 217 Hz
Få:
|
25 MHz |
50 MHz |
100 MHz |
500 MHz |
1 GHz |
1,5 GHz |
2 GHz |
2,5 GHz |
3 GHz |
|
21,6 dB |
24,9 dB |
25,5 dB |
25,6 dB |
24,9 dB |
24.1 dB |
22,2 dB |
22,8 dB |
25,8 dB |
Ansökan:
- Allmänt förstärkningsblock
- Signalkälla för immunitetstestning, körning nära fältprober
- Signkälla för immunitetstestning, kört TEM -celler
