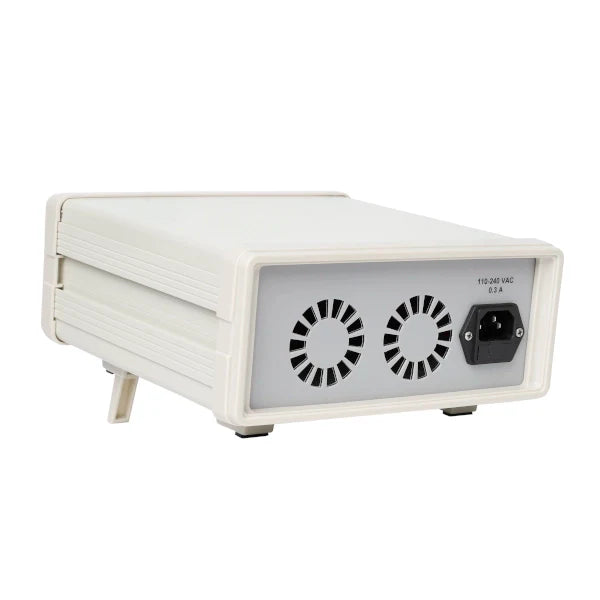

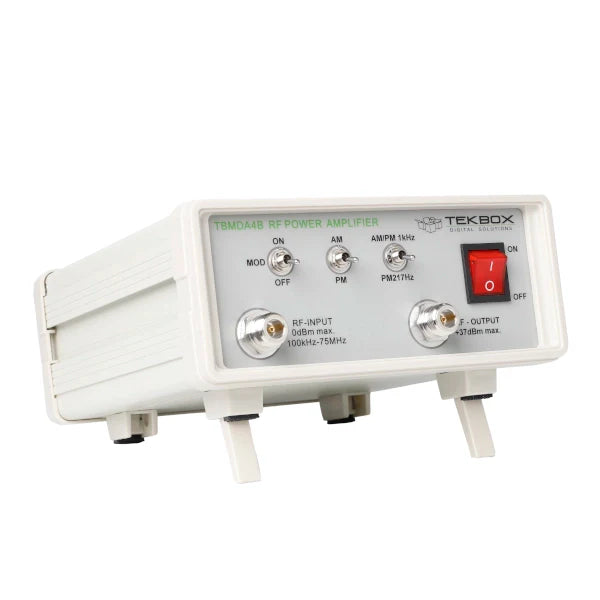

Tekbox TBMDA4B Modulated Wideband Power Amplifier
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
TBMDA4B modulerad bredbandskraftförstärkare är utformad för att skapa en billig signalkälla för immunitetstestning av elektroniska byggblock och produkter
Upptäck möjligheterna
Mer information
Beskrivning
TBMDA4B -modulerad bredbandsförstärkare är utformad för att skapa en billig signalkälla för immunitetstest av elektroniska byggstenar och produkter. Det är utformat för att drivas av spårningsgeneratorutgången från spektrumanalysatorer. Med ett ingångseffektintervall på -20 dBm ... -10 dBm kan det öka utgångseffekten för en spårningsgenerator upp till 5W. Med ett frekvensområde från 100 kHz till 75 MHz är det ett idealiskt komplement till TBMDA3, som täcker 10 MHz till 1 GHz.
TBMDA4B är idealisk för att driva Tekbox nära fältprober för att hitta den känsliga platsen för en elektronisk krets eller för att skapa elektriska fält upp till 550V/m när du kör Tekbox Tem Cell TBTC0, 300V/m när du kör TBTC1, 150V/m/m När du kör TBTC2 eller 100V/m när du kör TBTC3. Testsignaler för immunitetstest kan vara CW, AM eller PM modulerade. Följaktligen tillhandahåller TBMDA4B inbyggd moduleringsförmåga att generera 1 kHz AM- eller PM -signaler. I PM -läge kan TBMDA4B också generera en 217 Hz -signal med 12,5% arbetscykel för att simulera TDMA -brus för mobiltelefon.
Drag
- CW -förstärkare (modulering av)
- 1 kHz, 80% AM Modulation
- 1 kHz, 50% arbetscykelpulsmodulering
- 217 Hz, 12,5% arbetscykelpulsmodulering
Specifikationer
Input / output: 50 ohm, n kvinnaTillförselspänningsområde: 110 V ... 240 V
Leverans av strömförbrukning: 20 W
Driftstemperaturområde: -20 ° C till 50 ° C
Frekvensområde: 100 kHz - 75 MHz
Mättad utgångseffekt @ 100 kHz / stift = -10 dBm: 36,6 dBm (4,6W) typ.
Mättad utgångseffekt @ 1 MHz / stift = -10 dBm: 37,6 dBm (5,8W) typ.
Mättad utgångseffekt @ 10 MHz / stift = -10 dBm: 37,6 dBm (5,8W) typ.
Mättad utgångseffekt @ 35 MHz / stift = -10 dBm: 37.1 DBM (5.1W) typ.
Mättad utgångseffekt @ 75 MHz / stift = -10 dBm: 36,6 dBm (4,6W) typ.
Mättad utgångseffekt @ 100 MHz / stift = -10 dBm: 31,6 DBM (1,4W) typ.
1DB utgångskompressionspunkt @ 1 MHz: +35,7 DBM Typ.
1DB utgångskompressionspunkt @ 35 MHz: +34,8 DBM Typ.
1DB utgångskompressionspunkt @ 75 MHz: +34.1 DBM Typ.
2och Harmonic, 35 MHz, Pout = 36dBm: < - 18 DBC Typ.
2och Harmonic, 35 MHz, Pout = 30dBm: < - 21 DBC Typ.
3rd Harmonic, 35 MHz, Pout = 36dBm: < - 19 DBC Typ.
3rd Harmonic, 35 MHz, Pout = 30dBm: < - 35 DBC Typ.
Total harmonisk distorsion:
5,9% @35MHz, pout = 27dbm typ.
8,4% @35 MHz, pout = 30 dBm Typ.
12,3% @35 MHz, pout = 33 dBm Typ.
18,1% @35 MHz, pout = 36 dBm Typ.
Tredje ordningens avlyssningspunkt:
+53dbm, @25 MHz, ∆ f = 200 kHz typ.
Bullerfigur: @35 MHz: 7.2 dB
Intern moduleringsfrekvens AM: 1 kHz ± 20%
Interna moduleringsfrekvenser PM: 1 kHz ± 10%, 217 Hz ± 20%
Duty Cycle, PM: 50% ± 10% @ 1 kHz; 12,5% ± 20% @ 217 Hz
Ansökan:
- Generalförstärkare
- Signalkälla för immunitetstestning, körning nära fältprober
- Signkälla för immunitetstestning, kört TEM -celler
