Tekbox TBOH01 5UH LISN – CISPR 25
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
- Frekvensområde: 100kHz – 110MHz (1GHz, se figur 4 i manualen)
- DC-motstånd: 40 mΩ
- Maximal ström: 10A
- Nominellt driftspänningsområde: 0 – 60V DC *
%0A%20%09DC-motst%C3%A5nd:%2040%20m%CE%A9%0A%20%09Maximal%20str%C3%B6m:%2010A%0A%20%09Nominellt%20driftsp%C3%A4nningsomr%C3%A5de:%200%20%E2%80%93%2060V%20DC%20*%0A%20
){kind=link}
Upptäck möjligheterna
Mer information
Beskrivning

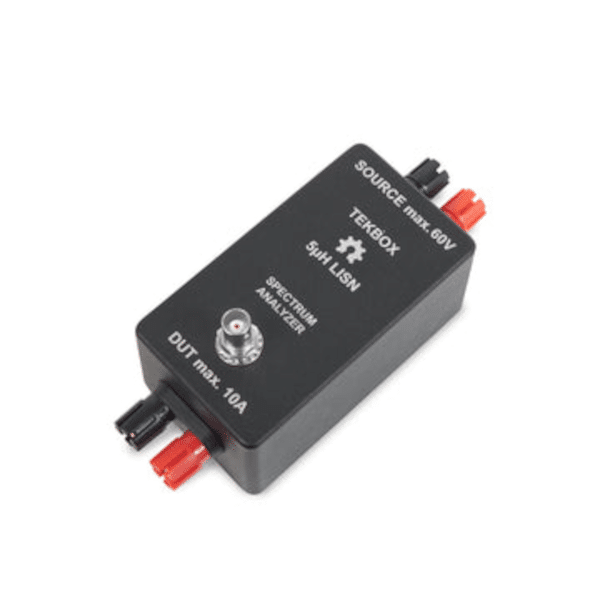

TEKBOX TBOH01 5UH LISN - CISPR 25
TEKBOX TBOH01 5UH LISN är en enhet som krävs för att installera genomförda brusmätningar av DC-drivna enheter.Den är utformad för att användas för EMC-förprovning i frekvensområdet 150 kHz till 110 MHz.
Lisn sätts in i tillförsellinjen för DUT (enhet som är under test). Det genomfört brus som finns vid tillförselterminalerna för DUT kan mätas vid BNC -kontakten med hjälp av en spektrumanalysator eller en mätmottagare.
Källans (tillförsel) terminal och DUT -terminalen frikopplas av en 5 uh -induktor.
Specifikationer:
- Frekvensområde: 100kHz - 110MHz (1 GHz, se figur 4 i manualen)
- DC -motstånd: 40 MΩ
- Maximal ström: 10A
- Nominellt driftsspänningsområde: 0 - 60V DC *
* Driftsspänningsområdet är begränsat till 60V DC av säkerhetsskäl. Även om komponentbetyget för LISN är ≥ 200V, kan den positiva matningsspänningen av misstag anslutas till LISN: s negativa terminal och därmed till LISN -huset. Under denna omständighet kan en likspänning> 60V orsaka en dödlig elektrisk chock vid beröring av huset.
För mer information: Tekbox
Klicka här för relaterade produkter: Lisn
