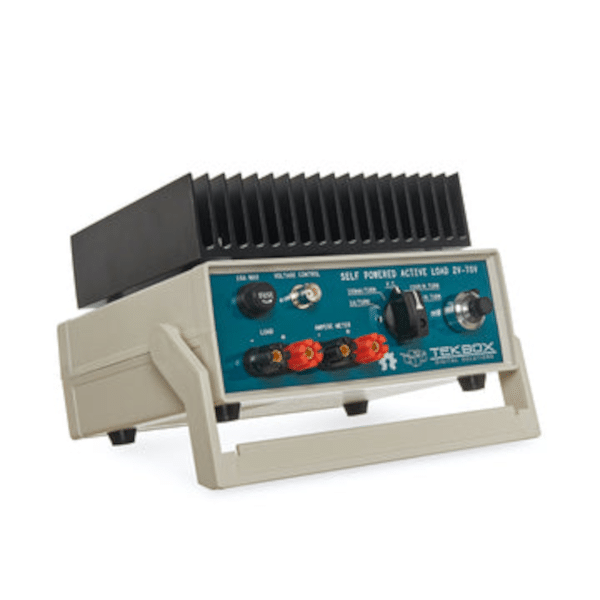

Tekbox TBOH02 Self Powered Active Load
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
TBOH02 är en självförsörjande, precisionsaktiv belastning. Den behöver ingen separat matningsspänning och fungerar så lågt som 2V. Dess funktioner inkluderar konstant resistans och konstant strömläge.
Upptäck möjligheterna
Mer information
Beskrivning
TBOH02 är en självdriven, precision aktiv belastning. Den behöver inte en separat matningsspänning och fungerar så lågt som 2V. Dess funktioner inkluderar konstant motstånd och konstant strömläge. En 10 -varv potentiometer med uppringning, en intervallomkopplare och en precisionsreferens möjliggör exakt inställning av ström eller motstånd. Dessutom kan det styras av en extern spänning.
Designen är helt analog. Tillförselbrusmätningar med TBOH02 eftersom belastningen inte kommer att överlagras med ytterligare brus i motsats till sådana mätningar som utförs med digitalt kontrollerade aktiva belastningar.
TBOH02 kan inte bara användas som aktiv belastning för kraftförsörjningsmätningar, utan också som aktuell sänk eller nuvarande källa för kraftledtestning och liknande applikationer. Det är också praktiskt när man utför tester i fältet, där ingen extern kraft finns tillgänglig.
TBSOH02 fungerar från 2V till 70V. Den maximala strömmen är upp till 10A, men det måste vara försiktigt att den maximala effekten utan ytterligare kylning är begränsad till 25W. Ett fläkttillbehör som kan klippas på kylflänsen ökar den maximala effekten till 100W.
Designen är baserad på EDN, augusti 2005 -artikeln Precision Active Load fungerar så lågt som 2V av Joel Setton.
Specifikationer
- Driftsspänningsområde: 2V - 70V
- Maximal ström: 10A
- Strömbetyg: Max. 25W kontinuerligt; med ytterligare fläkt 100W kontinuerligt
- Områden: 0A - 1A, 0A - 10A, 1Ω - 10Ω, 10Ω - 100Ω
- Extern spänningskontroll ingång
