Tekbox TBPS01 EMC Nära-fält Probeset
Använd vår chatt för personlig support. Eller kontakta oss via +46 73-202 00 59 eller sales@GOmeasure.se

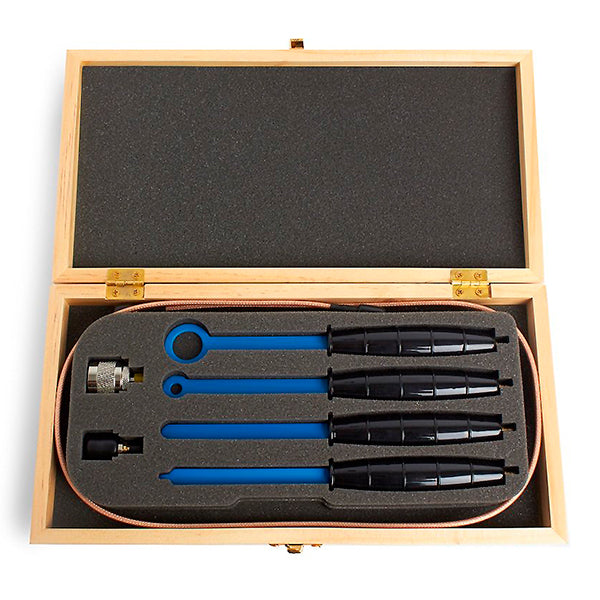

H20, H10, H5 och E5 är magnetfält (H) och elektriska fält (E) sonder för mätningar av utsända emissioner i EMC-förhandsöverensstämmelse. Sonderna används i det nära fältet av källor till elektromagnetisk strålning.
%20och%20elektriska%20f%C3%A4lt%20(E)%20sonder%20f%C3%B6r%20m%C3%A4tningar%20av%20uts%C3%A4nda%20emissioner%20i%20EMC-f%C3%B6rhands%C3%B6verensst%C3%A4mmelse.%20Sonderna%20anv%C3%A4nds%20i%20det%20n%C3%A4ra%20f%C3%A4ltet%20av%20k%C3%A4llor%20till%20elektromag...
){kind=link}
Upptäck möjligheterna
Mer information
Beskrivning
H20, H10, H5 och E5 är magnetfält (H) och elektriska fält (E) sonder för utsläpps EMC-efterföljande mätningar. Sonerna används i det nära fältet för källor för elektromagnetisk strålning. De tjänar till att hitta och identifiera potentiella störningar i byggstenarna i elektroniska enheter. Sonderna fungerar som breda bandbreddantenner, plockar upp utstrålade utsläpp från komponenter, PCB -spår, bostadsöppningar eller luckor och från andra delar som kan avge RF. Sonerna är vanligtvis anslutna till en spektrumanalysator. Skanning av sonden över ytan på en PCB -enhet eller hus identifierar snabbt platser som avger elektromagnetisk strålning. Genom att byta till en sond med mindre storlek kan utsläppens ursprung minskas ytterligare. Ytterligare applikationer är RF -immunitetstester genom att mata en RF -signal i sonden och utstrålar den till potentiellt mottagliga kretssektioner: dessutom kan sonderna användas inom området reparation eller felsökning för att spåra problem i RF -signalkedjor genom kontakt mindre mätning av RF signalnivåer. Ytterligare en applikation är icke-invasiv mätning av RF-byggstenar såsom modulatorer eller oscillatorer. Frekvens, fasbrus och spektrala komponenter kan mätas i samband med en låg brusförstärkare.
Varje uppsättning innehåller SMB till SMA -kabel (0,75 m)
