Tekbox TBRFH1 RF Housings
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
TBRFH1-serien av RF-höljen är idealiska för RF-byggblock som arbetar upp till 6 GHz.
Upptäck möjligheterna
Mer information
Beskrivning

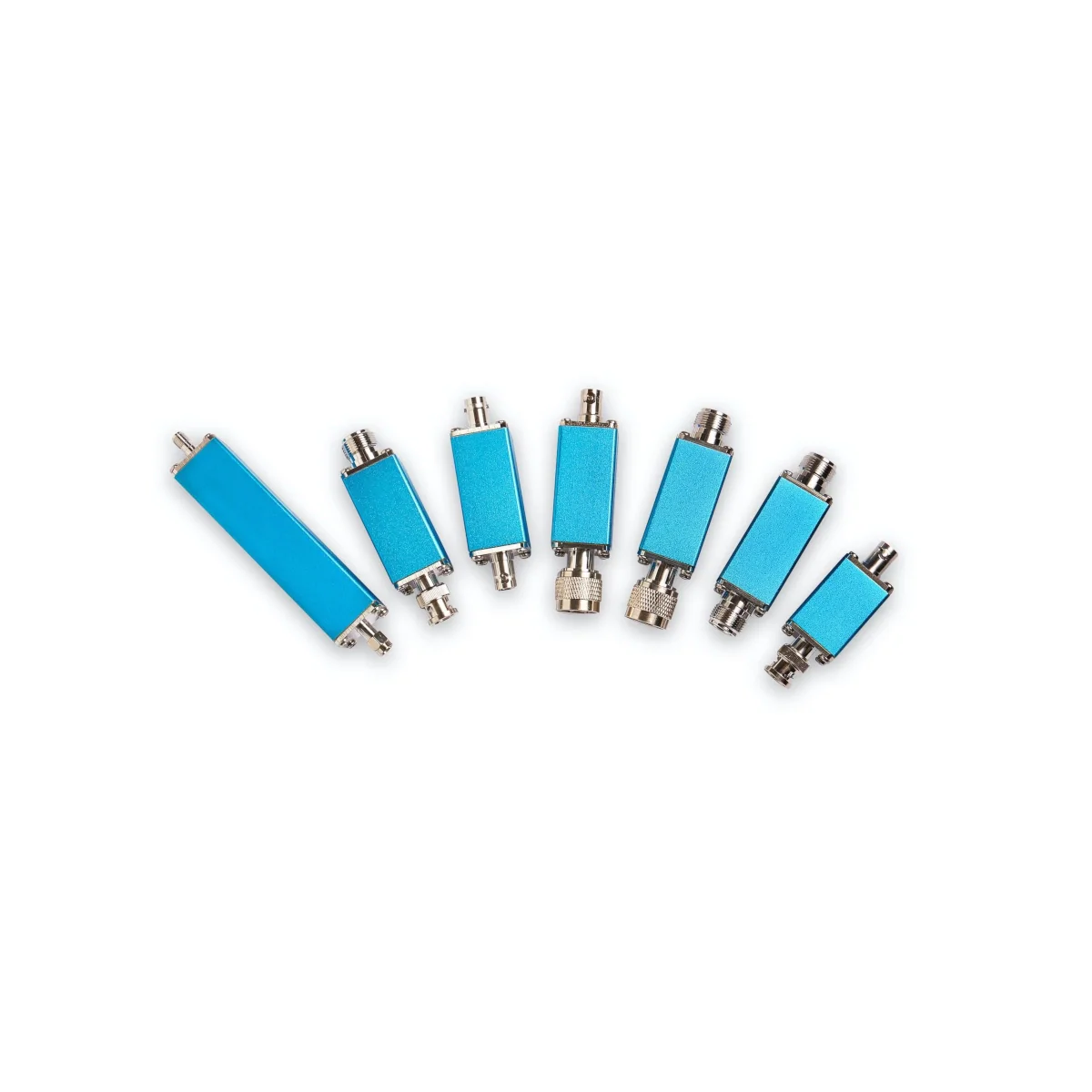

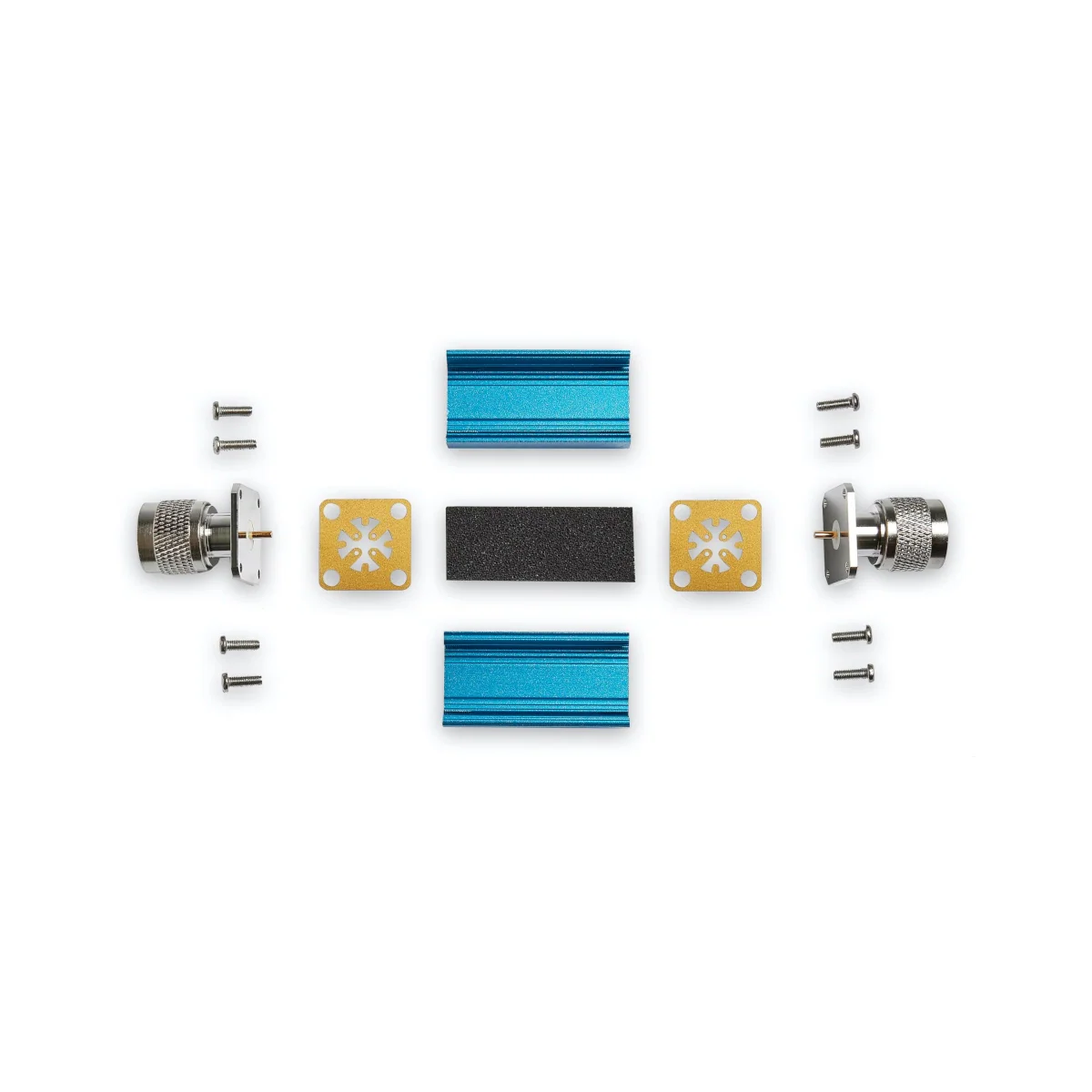

TBRFH1 -serien med RF -hus är idealiska för RF -byggstenar som kör upp till 6 GHz. Husen består av en 1 tum aluminiumprofil med mekaniskt matchande RF -anslutningar i varje ände. Användaren kan välja ett brett utbud av RF -kontaktkombinationer, olika bostadslängder och valfritt foder genom kondensatorer. Husen har RF -absorberande kuddar för att undertrycka koppling och hålrumsresonans. Soldat plåt markkuddar, inklämda mellan kontakterna och aluminiumprofilen förenklar och fastställer markanslutningen.
SPECIFIKATION
-
- Yttre tvärsnitt: 25,6 mm x 25,8 mm
- Inre tvärsnitt: 20,4 mm x 20,6 mm
- Bostadsmaterial: Anodiserad aluminium, exponerad aluminium på framsidan och baksidan
- Standardlängder: 35 mm, 50 mm, 100 mm (längden på kontakten ingår inte)
- Anpassning av längden på begäran
- RF -anslutningsvarianter: N-MALE, N-FEMALE, BNC-MALE, BNC-FEMALE, SMA-Male, SMA-FEMALE
- Varje kombination av ovanstående anslutningar; andra kontakter eller platt ändplattor på begäran
- Moderkondensator: 10nf / 50V; Standardcentrerad placering, valfritt
- RF -absorberande skum: Kolbelastad, 1 GHz till 18 GHz, självhäftande stöd, 3,2 mm tjocklek: - 8dB förlust @ 10 GHz, 6,4 mm tjocklek: - 21,5 dB förlust @ 10 GHz
