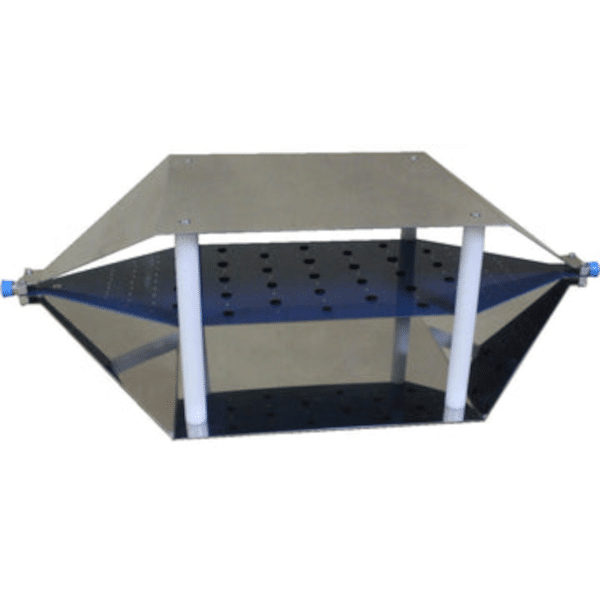

Tekbox TBTC2 Open TEM Cell for EMC Pre-Compliance Testing
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
Strålad emissionstest utförs vanligtvis i anekoiska kammare, med hjälp av antenner för att fånga upp de strålade signalerna. På grund av bandbreddsbegränsningar krävs flera antenner för att täcka hela frekvensområdet. Dessutom kräver det mycket utrymme och kostnaden för utrustningen för en standardkonform setup är enorm.
Upptäck möjligheterna
Mer information
Beskrivning
Strålade emissionstester utförs vanligtvis i anekoiska kamrar med hjälp av antenner för att plocka upp de utstrålade signalerna. På grund av bandbreddbegränsningar krävs flera antenner för att täcka hela frekvensområdet. Dessutom kräver det mycket utrymme och kostnaden för utrustningen för en standardkonformsam installation är enorm.
En ingenjör med ett litet eller medelstort företag måste vanligtvis förlita sig på sin erfarenhet och på bästa praxismetoder för att utforma en EMC -kompatibel produkt. Ändå uppskattas att> 50% av produkterna misslyckas med att testa första gången. När som helst en ingenjör skickar en ny produkt för efterlevnadstest, det är ett skott i mörkret. Att misslyckas är mycket dyrt. Inte bara att omprövningskostnaderna är höga, utan också projektschemat och marknadsintroduktion blir försenad.
Det som behövs är ett prisvärt laboratorium som ställs in för att mäta utstrålade utsläpp i eget laboratorium före efterlevnadstest. En TEM -cell är rätt utrustning för skrivbordstestning av utstrålade utsläpp. Tekbox utvecklade TBTC2 för att täcka hela frekvensområdet upp till 2GHz och med användbarhet även vid frekvenser bortom.
Kombinerat med en spektrumanalysator kan produkter testas före och efter EMC -relaterade designändringar. En uppsättning med en TEM -cell kommer inte att leverera exakt samma kvantitativa resultat som en mätning i ett certifierat testhus, men det kommer att ge en utmärkt indikation på om designen lider av överdrivet utstrålande brus eller inte. Ingenjören kommer tydligt att se, om hans förändringar förbättrades eller försämrades EMC -prestanda eller om den förblev oförändrad. TBTC2 eliminerar gissningen.
En TEM -cell är en stripline -anordning för utstrålade utsläpp och immunitetstestning av elektroniska anordningar. Det är inte en ersättning, men på grund av dess storlek och kostnad är det ett bekvämt alternativ till mätningar i en anekoisk kammare.
En TEM -cell består av ett septum, den ledande remsan i mittavsnittet och väggarna som är anslutna till marken. Geometrien är utformad för att presentera en 50Ω stripline. Enheten under test (DUT) placeras mellan bottenväggen och septum.
TBTC2 är en så kallad "Open Tem Cell", som inte fick några sidoväggar för bekväm placering av DUT. Det kan ta upp RF -bakgrundsbrus, som dock kan beaktas genom att göra en mätning av cellutgångssignalen innan du startar DUT.
TBTC2 fick ett bättre frekvenssvar jämfört med standard TEM -celler av liknande storlek. TEM -celler lider av våglägen för högre ordning som begränsar den användbara bandbredden. Ett unikt designfunktion för TBTC2 implementerar resistens vinkelrätt mot den önskade förökningsriktningen för vågen. Följaktligen undertrycks högre ordningsvåglägen och resonanser.
Enheten levereras tillsammans med en 50W RF -avslutning och ett DC -block för att skydda spektrumanalysatorn eller RF -mottagaringången.
Tekniska data:
- Längd: 636 mm
- Bredd: 300 mm
- Höjd: 205 mm
- Septumhöjd: 100 mm
- Rektangulärt område under septum: 23 cm x 28 cm x 10 cm
- TEM-cellanslutningar: N-kvinnan
- Nominell cellimpedans: 50 ohm
- Vågimpedans: 377 ohm
- Maximal RF -ingångseffekt: 25W (begränsad av levererad 50 ohm uppsägning)
- Input ReturloFo: S11 upp till 800 MHz <-15dB, upp till 1,5 GHz <-10dB, upp till 3GHz <-8dB
- Överföringsförlust: Upp till 800 MHz <1 dB, upp till 1,15 GHz <3dB
DC-Block 50V-6GHz-n
- Kontakter: n-man/kvinna
- Nominell impedans: 50 ohm
- Max. Kontinuerlig RF -kraft: 2W
- Max. Kontinuerlig RF -spänning: 50V RMS
- Frekvens: 500 kHz till 6 GHz
- VSWR: ≤ 1.2
RF-terminering 50Ω-3GHz-25W-n
- Kontakt: n-man
- Nominell impedans: 50 ohm
- Max. Kontinuerlig RF -kraft: 25W
- Frekvens: DC till 3 GHz
- VSWR: ≤ 1.2
- Tredje ordningens intermodulering: ≤ 120 dBC
