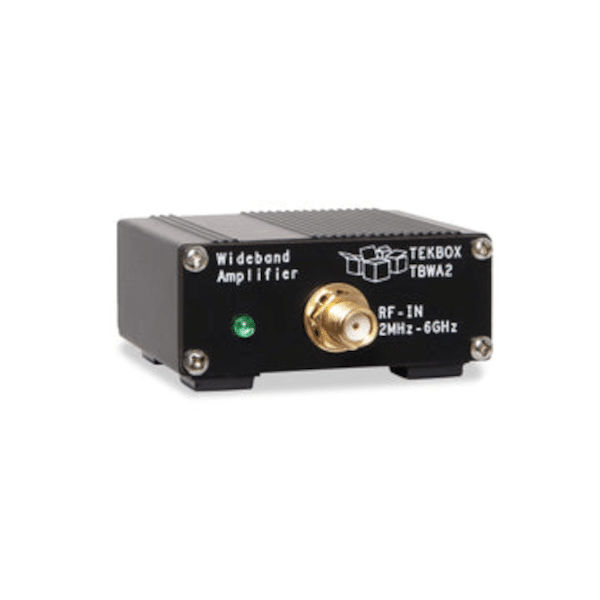

Tekbox TBWA2/40dB - 40dB Wideband Amplifier
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
TBSWA2/20dB och TBSWA2/40db bredbandsförstärkare är anslutna mellan EMC-proben och spektrumanalysatorn för att öka det dynamiska omfånget av mätningarna.
Upptäck möjligheterna
Mer information
Beskrivning
TBSWA2/20DB och TBSWA2/40DB bredbandsförstärkare är anslutna mellan EMC -sond och spektrumanalysator för att öka det dynamiska området för mätningarna.
Tekniska data:
Input: 50 Ohm, SMA
Output: 50 ohm, SMA
Nominell matningsspänning: 4,5 - 5V, typ. 210mA, mini-USB-B-kontakt
Maximal matningsspänning: 5.5V
Maximal ingångseffekt: -10dbm
1dB utgångskomprimeringspunkt @ 2ghz: +20dbm
Omvänd isolering S12, 0,1 ... 6 GHz: 40DB
Bullerfigur @ 2ghz: 5 dB
Få:
| 1 MHz | 10 MHz | 100 MHz | 500 MHz | 1 GHz | 3 GHz | 4,5 GHz | 6 GHz |
| 30 dB | 40,2 dB | 40,2 dB | 40 dB | 39,5 dB | 36,4 dB | 34,6 dB | 34,7 dB |
