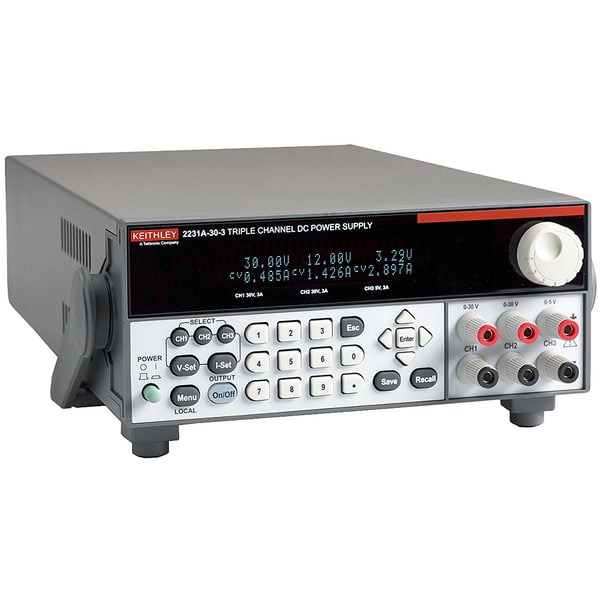

Tektronix 2231A-30-3 Triple Channel DC Power Supply

Tektronix 2231A-30-3 Triple Channel DC strömförsörjning

Tektronix 2231A-30-3 Triple Channel DC kraftförsörjning kan mata ut totalt 195W kraft, vilket ger de effektnivåer som behövs för att aktivera ett brett spektrum av kretsar och enheter för bänkarbete. Två kanaler kan leverera upp till 30V vid 3A vardera; Den tredje kanalen kan ge upp till 5V vid 3A. Tektronix 2231A-30-1 kompromissar inte med prestanda eller bekvämlighetsfunktioner, och erbjuder den mångsidighet och användarvänlighet du behöver, så det kan vara den enda DC-strömförsörjningen på din bänk.

Kvalitets likström

Tektronix 2231A-30-3 är en linjär baserad design med mindre än 5MVP-P-brus per utgång. Spännings- och ströminställningar har en grundläggande noggrannhet på 0,06% respektive 0,2%. Lastspänningen och belastningsströmresultaten ger samma nivåer av noggrannhet, så att du kan vara säker på att du köper exakta, låga brusspänningar och strömmar till ditt enhets-under-test (DUT).

Tre helt oberoende utgångar

Varje utgång från Tektronix 2231A-30-3 är helt programmerbar och kan slås på och av oberoende från de andra chanqnels; Det tillhandahåller i huvudsak tre strömförsörjningar i ett instrument. Du kan driva upp både de analoga kretsarna och de digitala kretsarna för ett tryckt kretskort eller en komplett enhet, alla med samma instrument.

Alla utgångar är isolerade från varandra och från marken

Varje utgång kan driva en krets på en annan markreferens. Den låga anslutningen på varje utgång är inte ansluten till någon av de andra utgångarna.
Det betyder att en leverans kan testa tre separata kretsar på tre olika markreferenser eller kan kraftkretsar som är transformatorer eller optiskt isolerade från varandra. Dessutom hänvisas inte till alla utgångar till marken, så Tektronix 2231A-30-3 kan driva både flytande kretsar och jordade kretsar.

Kraftbipolära kretsar

Eftersom Tektronix 2231A-30-3: s utgångar är isolerade, kan en utgång förvandlas effektivt till en negativ källa genom att ansluta sin höga terminal till den gemensamma referenspunkten för en bipolär krets. En andra utgång kan ansluta sin låga terminal till samma gemensamma referenspunkt. Resultatet är en positiv utgång och en negativ utgång. Om de två 30V-kanalerna används i denna konfiguration kan båda utgångarna ändras samtidigt genom att använda Tektronix 2231A-30-3: s spårningsfunktion. Det gör att varierande båda kanalerna samtidigt samtidigt som deras utgångar på identiska storlekar.

Modellen 2231A-30-3 har tre helt oberoende, programmerbara utgångar som är elektriskt isolerade från varandra. Detta gör att de kan driva kretsar som är på olika skäl, såsom optiskt isolerade kretsar.

Leverera 60V eller 6A

När applikationen kräver utgång på mer än 30V eller 3A kan de två 30V -kanalerna kombineras för att fördubbla utgångsnivån. Trå de två utgångarna i serie för att leverera upp till 60V eller led dem parallellt för att leverera upp till 6A. För din bekvämlighet kommer Tektronix 2231A-30-3-skärmen att läsa den totala utgången, antingen spänning eller ström, för att eliminera förvirring. Tillförseln kontrollerar också båda utgångarna för att leverera den erforderliga spänningen eller strömmen. Det finns inget behov av att ställa in varje kanal individuellt; Leveransen hanterar kanalerna för dig, så att kombinera kanaler är okomplicerad.


Trå de två 30V -kanalerna i serie eller parallellt för att dubbla utgångsspänningen till 60V eller den medföljande strömmen till 6A. Tektronix 2231A-30-3 har serie- och parallella lägen som hanterar kanalerna och visar den totala utgången. Denna display visar tillförselens parallella läge, inklusive utgångsspänningen och den totala strömmen från kanalerna som är kopplade parallellt.

Testa, övervaka och skydda dina kretsar enkelt

• Justera utgångarna med rotationsknappen eller ange utgångsvärdena exakt med hjälp av knappsatsen med inställning av upplösning på 10mV eller 1mA.
• Se spänning och nuvarande avläsningar på alla kanaler hela tiden; Tektronix 2231A-30-3: s skärm visar avläsningarna från alla tre utgångarna samtidigt.
• Skydda din DUT med en överspänningsskydd för varje utgång.
• Ställ in timers för att stänga av en utgång efter en programmerad tid för att förhindra överskott av stress på en krets under utveckling.
• Förvara och återkalla instrumentinställningar för ofta använda tester för att börja testa snabbt. Du kan lagra upp till 30 unika testuppsättningar.

Säkert kraftkretsar upp och ner i rätt sekvens med de tre oberoende programmerbara utgångskanalerna.

Kontrollera leveransen och ladda upp data till en dator

Använd den valfria Tektronix 2231A-001 USB-adapter för att styra Tektronix 2231A-30-1 via en PC: s USB-gränssnitt och överför sedan avläsningar från utgångarna för att kombinera med andra testdata för en mer grundlig analys av DUT-prestanda. 2231A-001 USB-adapter ger flexibiliteten att använda leveransen under antingen manuell eller automatiserad kontroll.

För mer information: Tektronix

Klicka här för relaterade produkter: DC strömförsörjning

Tektronix 2231A-30-3 Triple Channel DC strömförsörjning

Datablad:

Tektronix 2231A-30-3 Datablad

---
