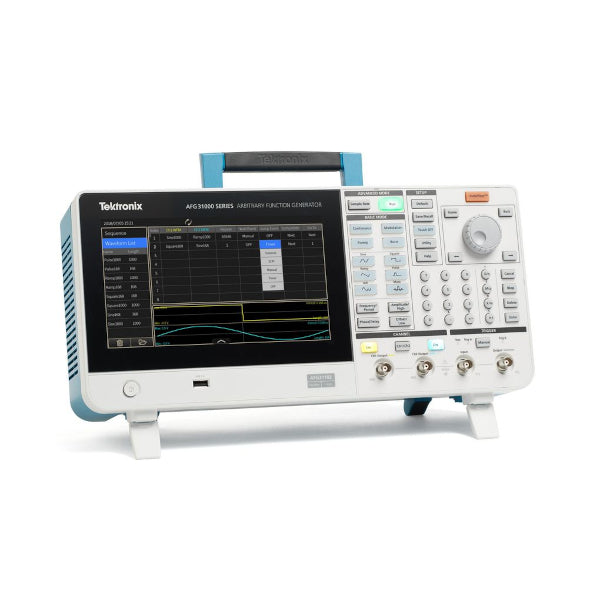

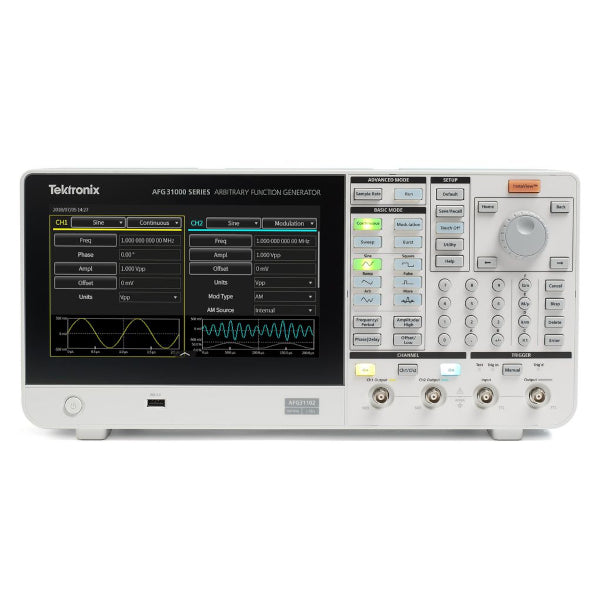

Tektronix AFG31022 Arbitrary Function Generator
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
- Analoga kanaler - 2
- Utgångsfrekvens - 25 MHz
- Registreringslängd - 16 MSa/ch
- Samplingsfrekvens - 250 MS/s
- Vertikal upplösning - 14-bit
Upptäck möjligheterna
Mer information
Beskrivning
AFG31000-serien med Instaview ™ -teknologi är den första högpresterande AFG med inbyggda vågformgenerationsapplikationer, patenterad realtidsvågövervakning och ett modernt användargränssnitt.
Verifiera din vågform på DUT
Patented Instaview ™ -teknologi gör det möjligt för dig att se den verkliga vågformen på enheten under test (DUT) direkt på AFG utan behov av ett oscilloskop, sonder eller ytterligare utrustning, spara testtid och eliminera risken för oöverträffad impedans i dina testresultat .
Dubbelpulstest på under en minut
AFG31000 är den första funktionsgeneratorn på marknaden som inkluderar inbyggd dubbelpulstestprogramvara. Nu kan du generera två vågformer med varierande pulsbredd (från 20 ns till 150 μs) på under en minut direkt på pekskärmskärmen. Inget behov av en extern PC -applikation eller manuell programmering.
Mät omkopplingsparametrar och utvärdera det dynamiska beteendet för MOSFET- och IGBT -kraftanordningar.
Signaler med hög trovärdighet med avancerat läge
Generera långa, exakta vågformer i kontinuerligt läge med längder upp till 16 MPT per kanal direkt out-of-the-box. Variabel provtagningsklockteknik garanterar att du aldrig kommer att förlora några vågformdata. Tillgängliga uppgraderingar låter dig ta dina tester till nästa nivå och bygga och programmera komplexa vågformer till en tiondel kostnaden för en traditionell AWG.
Med valfria uppgraderingar får du:
- Minnesförlängning till 128 MPT per kanal (Alternativ MEM)
- Sekvens/triggade/gated-lägen (alternativ SEQ) med upp till 25 poster och kontroller för: grenning, upprepa, vänta, hoppa, gå-till, extern trigger i, manuell trigger, tidsbestämd trigger och SCPI-kommando, för att bygga långa vågformer med komplex och flexibel timing.

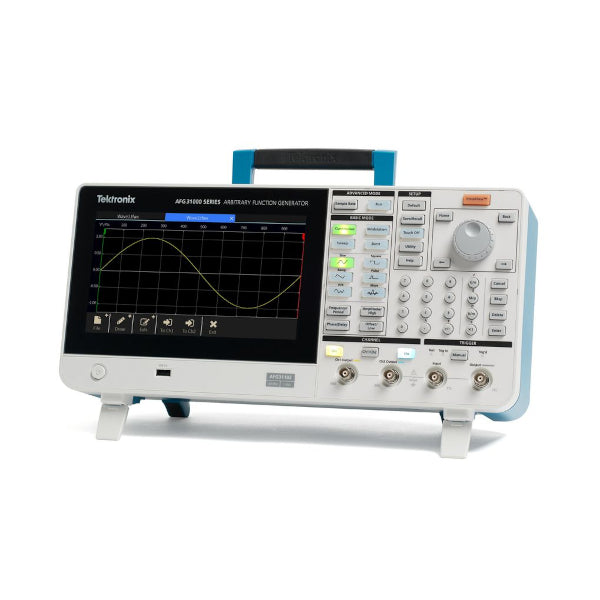

Förenklad ARB -vågformskapande
Det inbyggda ARB-redigeringsverktyget, ARBBUILDER, innehåller alla operationer för att skapa, redigera och överföra en ARB-vågform, vilket eliminerar behovet av att ansluta eller överföra filer till en PC. Amplitud- och offsetdata lagras i vågformen och tar bort behovet av att justera inställningarna efter laddning av en normaliserad ARB.

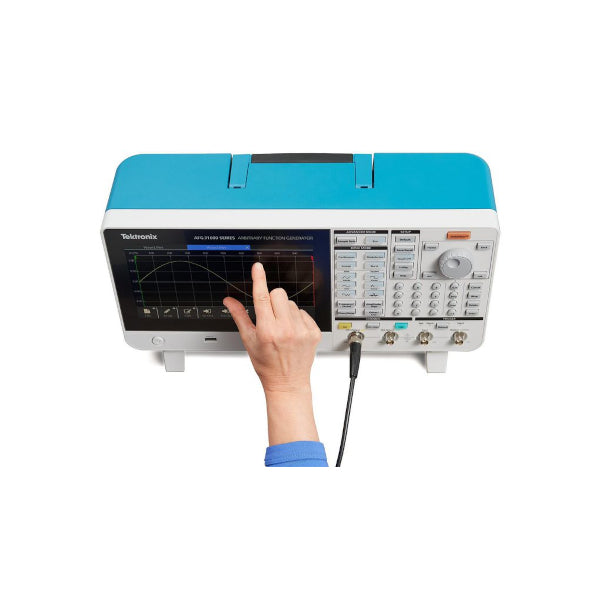

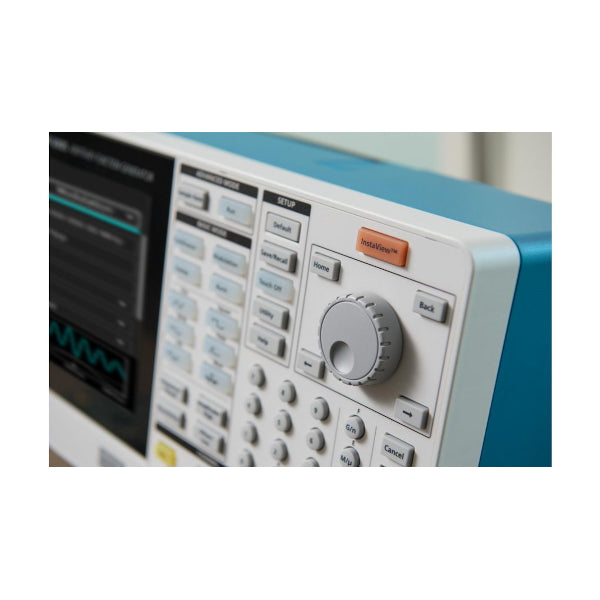

Smart användargränssnitt
Lär dig snabbare och arbeta snabbare med den största AFG -pekskärmen på marknaden. Den 9-tums skärmen fungerar precis som en smart enhet så att du kan klämma, zooma och bläddra för att enkelt hitta inställningar och parametrar på den förenklade menyn och hitta genvägar till ofta använda inställningar.
Behöver du mer än två kanaler?
Om du behöver mer än två kanaler med vågformer för att stimulera din enhet under test (DUT), gör det möjligt för multisynkronkt att snabbt synkronisera två eller flera enheter. Guiden på skärmen leder dig genom processen med kabelanslutningar och inställningar på mindre än tre minuter.
Antal styrka
- 1 eller 2 kanalmodeller
- Utgångsamplitudintervall 1 MVP-P till 10 VP-P till 50Ω laster
- Basic (AFG) -läge
- 25 MHz, 50 MHz, 100 MHz, 150 MHz eller 250 MHz sinusvågformer
- 250 MSA/s, 500 MSA/s, 1 GSA/s eller 2GSA/s provhastighet
- 14-bitars vertikal upplösning
- Kontinuerlig, modulering, svepande och sprängkörningslägen
- 128 KPT: er godtyckliga vågformminne i varje kanal
- Avancerat läge
- Kontinuerligt läge och valfri sekvens, triggade och gated lägen
- 16 MPTS ARBITRY WAVEFORM MEMORY i varje kanal (128 MPTS Valfritt)
- Upp till 256 steg i sekvensläge med slinga, hoppa och vänta evenemang
- Variabel provklocka 1 µsA/s till 2 GSA/s
- Minsta vågformslängd 168 punkter med granularitet på 1 punkt
Minska brus och jitter med 10x
Med ett lägre brusgolv och utgångsamplitud ner till 1MVPP - brus- och jitterspecifikationerna är 10 gånger bättre än sista generationens teknik som säkerställer tydlighet och trohet för ditt test.
Uppgraderingar online
Den mjukvarubaserade arkitekturen innebär att du kan uppgradera din AFG31000 direkt från vår webbplats, med nya alternativ för att fortsätta utvecklas med dina behov.
För närvarande tillgängligt
- Uppgradering av bandbredd
- Uppgradering av minnesstorlek
- Uppgradering av vågform sekvensering
För mer information: Tektronix
