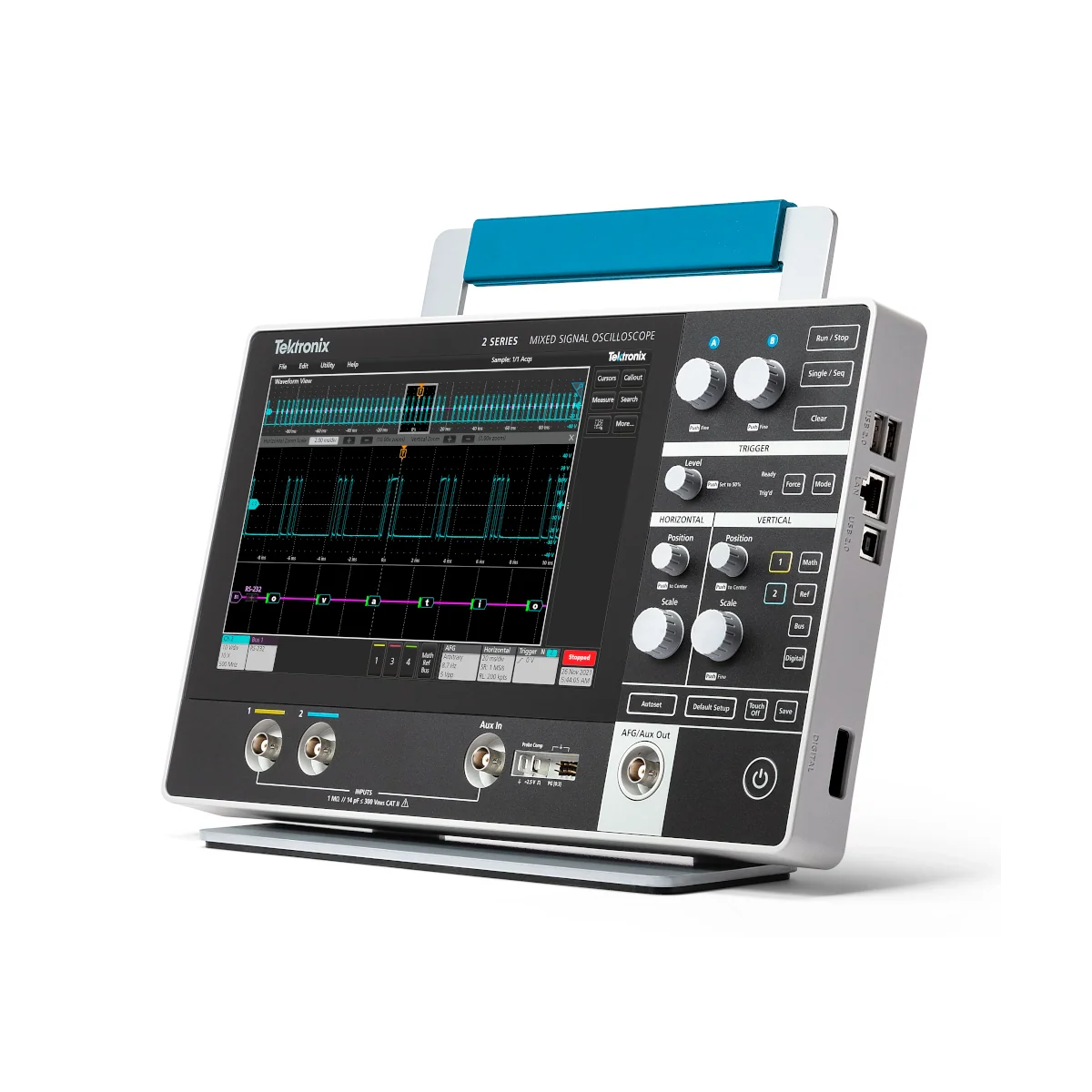

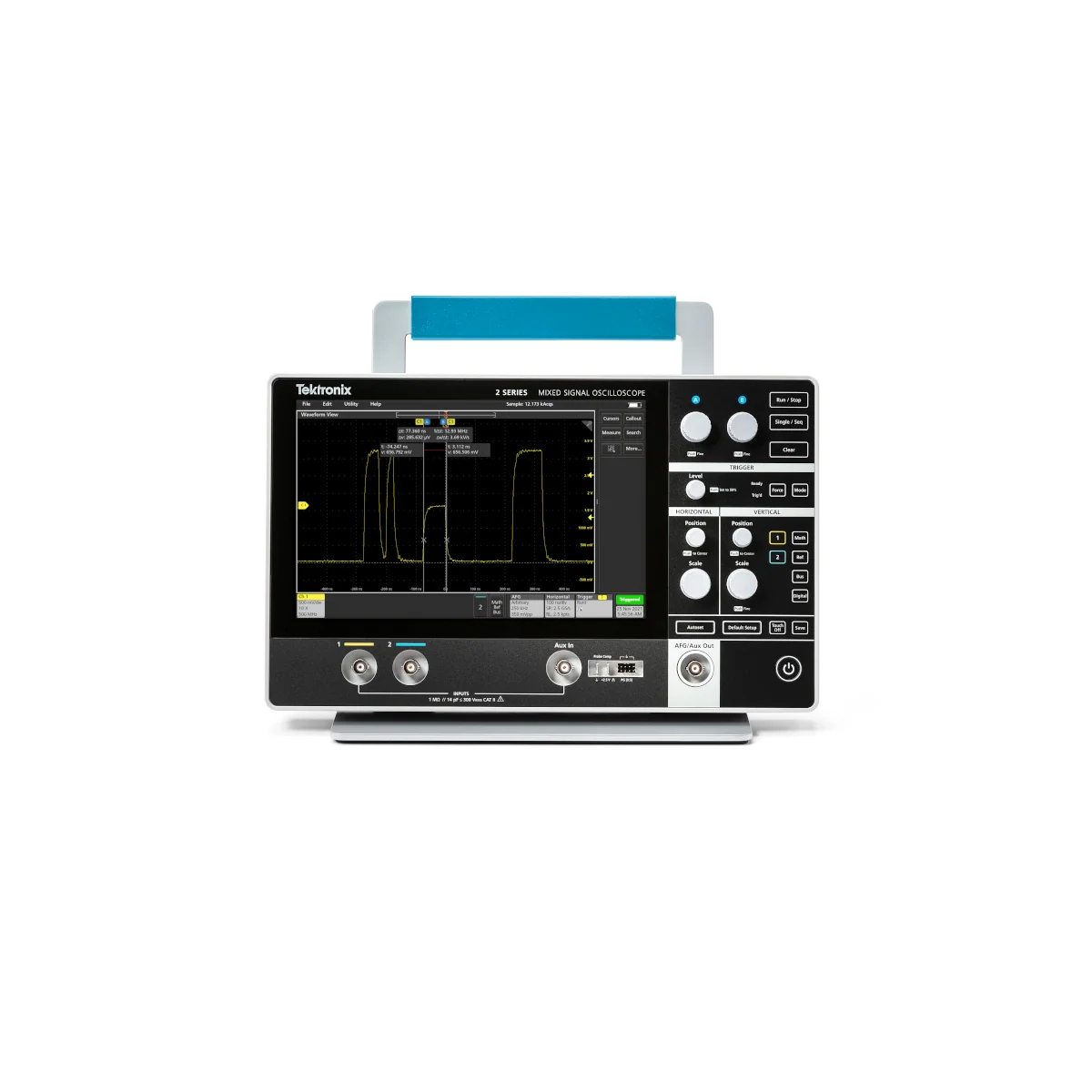

Tektronix MSO22 200 MHz Oscilloscope

Name: Tektronix MSO22 200 MHz Oscilloscope
Brand: Tektronix
SKU: MSO22 2-BW-200
Availability: InStock

0 SEK

Price on quotation

Available

Antal:

Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk

Analoga kanaler - 2
Bredd - 200 MHz
Inspelningslängd - 10 m
Provtagningsfrekvens - Upp till 2,5 GS/s
Digitala kanaler - 16

Tektronix Tektronix MSO22 200 MHz Oscilloscope

0 SEK

Upptäck möjligheterna

Mer information

Beskrivning

Kompakt oscilloskop för daglig felsökning och test

Tektronix MSO22, även om den är tillräckligt liten för att passa in i en bärbarväska, erbjuder den bandbredd på 200 MHz med en maxprovhastighet på 2,5 gs/s och är tillgänglig med 2 analoga kanaler. Fronten och sidan I/O möjliggör enkel åtkomst och anslutning. Det valfria avtagbara batteripaketet ger dig flexibilitet för bänk eller fältanvändning.
Om du inte kan Titta på en kort video

Enkelt pekskärmgränssnitt och kontroller

MSO22 erbjuder samma prisbelönta användargränssnitt för pekskärm och förenklad kontrollpanel som du har förväntat dig på de mest avancerade Tektronix-oscilloskoperna.

Förenklad frontpanel med endast de mest kritiska kontrollerna
Färgade LED -ringbelysning runt knopparna indikerar aktiva källor eller parametrar för att justera
Färgat LED -ljus under knappar indikerar statusTitta på en kort video

Omfattande felsökning med ett instrument

Med flera integrerade alternativ är MSO22 utrustad för alla dina felsökningsbehov på bara ett instrument.

Inbyggda 16 MSO-kanaler för att testa digitala kretsar*
50 MHz AFG, 4-bitars mönstergenerator* för att simulera kretsen under test
Stöder olika sonder för att fånga ett brett utbud av signaler *Finns med framtida mjukvaruutgivningar.Titta på en kort video

Omfattande analys för snabb insikt

En fullständig svit med analysverktyg ger omedelbar åtkomst till instrumentkonfiguration eller vågformhanteringsuppgifter med en enda kran.

Vågform och skärmbaserade markörer med användarvalsbar avläsningsplats
Obegränsade automatiserade mätningar
Grundläggande och avancerad vågform matematik inklusive godtycklig ekvationredigering
FFT för spektrumanalysTitta på en kort video

Valfria tillbehör lägger till mångsidighet

Två-slits batteripaket stöder upp till åtta timmars batteritid och kan bytas ut i fältet
Rack Mount Kit fästs enkelt till Vesa Mount och ger åtkomst till alla instrumentportar
Valfritt skyddande fall skyddar instrumentet från droppar upp till 40 tum och inkluderar kickstand och bärväska
Kompatibel med många VESA-tillbehör utanför hyllan, inklusive en rullande vagn, kopphållarfäste, skrivbordsarmfäste och merTitta på en kort video

Analysera, dela, samarbeta med oscilloskopprogramvara

2 Series MSO Oscilloscope är programvaran aktiverat

Fånga data utanför labbet, klassrummet eller vilken plats som helst och samarbeta enkelt med kollegor på nästa bänk eller i nästa tidszon.

Inbyggd VNC-server för att styra instrument från enheter som PC, surfplatta eller telefon
Tekdrive molnlagring underlättar rekord och samarbete
Analysera data om eller utanför räckvidden med Tekscope ™ PC -analysprogramvara som fungerar precis som räckvidden
Tekscope och Tekdrive erbjuds i sex månader gratisTitta på en kort video

För mer information: Tektronix mso22

Dokument

Datablad:

Tektronix MSO2 Series -datablad

Alternativ

Beställningsinformation

Använd följande steg för att välja lämpligt instrument och alternativ för dina mätbehov.

Steg 1 - Välj instrumentmodell

Välj instrumentmodellen med 2 serier

Modell	Beskrivning
Mso22	Blandad signal oscilloskop: 2 analoga kanaler, 2,5 gs/s provhastighet, 10 MPTS rekordlängd
Mso24	Blandad signal oscilloskop: 4 analoga kanaler, 2,5 gs/s provhastighet, 10 MPTS -rekordlängd

Varje modell inkluderar

TPP0200 200 MHz, 10: 1 sond (en per kanal)
Instrumentstativ
Installation och säkerhetshandbok (översatt på engelska, japanska och förenklade kinesiska)
Inbäddad hjälp
Extern strömförsörjning
Kalibreringscertifikat Dokumentering Spårbarhet till National Metrology Institute (er) och ISO9001/ISO17025 Kvalitetssystemregistrering
Ett års garanti som täcker alla delar och arbetskraftskostnader på instrumentet. Ett års garanti som täcker alla delar och arbetskraftskostnader på inkluderade sonder

Steg 2 - Konfigurera bandbredd (krävs)

Konfigurera ditt oscilloskop genom att välja den analoga kanalbandbredden du behöver. Du kan också uppgradera bandbredden senare genom att köpa ett uppgraderingsalternativ.

Bandbreddalternativ	Bandbreddområde
2-BW-70	70 MHz
2-BW-100	100 MHz
2-BW-200	200 MHz
2-BW-350	350 MHz
2-BW-500	500 MHz

Steg 3 - Lägg till funktionalitet

Ytterligare funktionalitet kan beställas med instrumentet eller senare som ett uppgraderingssats.

Sonderalternativ	Beskrivning
2-P6139B	Tillsätt 500 MHz, 10x sonder (en per kanal)
2-MSO	Lägg till MSO -funktion med 16 digitala kanaler; Inkluderar P6316 digital sond och tillbehör
2-batpk	Batteripaket med 2 batterispår och 1 batteri (fartyg med instrument) för användning med 2 serie oscilloskop

Steg 4 - Lägg till instrumentprogramvarufunktionalitet med en av alternativbuntarna

Alternativbuntar med olika nivåer av funktionalitet erbjuds för att passa olika tillämpningsbehov.

Särdrag	Beskrivning
2-källor	AFG (godtycklig funktionsgenerator) och DPG (digital mönstergenerator)
2-serie	I2c, spi, uart, can, can-fd, skickad, lin seriell trigger och analys
2-	2-källor, 2-serie

Steg 5 - Lägg till ytterligare sonder och adaptrar

Lägg till ytterligare rekommenderade sonder och adaptrar

Passiva spänningssonder	Beskrivning
TPP0100	100 MHz bandbredd, 10x dämpning, BNC -gränssnitt
TPP0200	200 MHz bandbredd, 10x dämpning, BNC -gränssnitt
P2221	6 MHz till 200 MHz bandbredd, 1x / 10x dämpning, BNC -gränssnitt
P5050b	500 MHz bandbredd, 10x dämpning, BNC -gränssnitt
P6139b	500 MHz bandbredd, 10x dämpning, BNC -gränssnitt
P6101b	15 MHz bandbredd, 1x dämpning, BNC -gränssnitt
P3010	100 MHz bandbredd, 10x dämpning, BNC -gränssnitt
THP0301	300 MHz bandbredd, 10x dämpning, BNC -gränssnitt

Aktuella sonder	Beskrivning
TCPA300	Aktuell sondförstärkare
/w tcp312a	DC till 100 MHz, 1 mA
/w tcp305a	DC till 50 MHz, 5 Ma
/w tcp303	DC till 15 MHz, 5 Ma
TCPA400	Aktuell sondförstärkare
/W tcp404xl	DC till 2 MHz, 1 A
TCP2020	DC till 50 MHz, 10 Ma
A622	DC till 100 kHz
P6021a	120 Hz till 60 MHz, 2 mA/mV, 10 mA/mV
P6022	935 Hz till 120 MHz, 1 mA/mV, 10 mA/mV
TRCP3000	1 Hz till 16 MHz, 2 mV/a
TRCP0600	12 Hz till 30 MHz, 10 mV/a
TRCP0300	9 Hz till 30 MHz, 20 mV/a
Ct1	25 kHz till 1 GHz, 5 mV/mA
Ct2	1,2 kHz till 200 MHz, 5 mV/mA
Ct6	250 kHz till 2 GHz, 5 mV/mA

Högspänning enstaka sond	Beskrivning
P5100a	500 MHz bandbredd, 100x dämpning
P6015a	75 MHz bandbredd, 1000x dämpning
P5122	200 MHz bandbredd, 100x dämpning
P5150	500 MHz bandbredd, 50x dämpning

Högspänningsdifferentialsond	Beskrivning
P5200a	50 MHz bandbredd, 50: 1/500: 1 dämpning

Digitalsond	Beskrivning
P6316	16 digital digital sond för MSO -funktionalitet

Steg 6 - Välj tillbehör

Lägg till ytterligare rekommenderade tillbehör

Valfria tillbehör	Beskrivning
2-bp	Batteripaket med 2 batterispår och 1 batteri för användning med 2 serie MSO (fartyg separat)
Tekbat-01	Ytterligare batteri för användning med batteripaket 2-bp eller opt 2-batpk
Tekchg-01	Fristående batteriladdare för laddning av Tekbat-01-batteri
2-RK	Rackmonterare
2-pc	Bärväska med kickstand och skyddande fodral för instrument
2-HC	Hårt bärande
119-9725-xx	Ytterligare AC/DC -strömförsörjning

Steg 7 - Välj alternativ för nätsladd

Valfria tillbehör	Beskrivning
A0	North America Power Plug (115 V, 60 Hz)
A1	Universal Euro Power Plug (220 V, 50 Hz)
A2	Storbritanniens kraftkontakt (240 V, 50 Hz)
A3	Australien Power Plug (240 V, 50 Hz)
A5	Schweiz Power Plug (220 V, 50 Hz)
A6	Japan Power Plug (100 V, 50/60 Hz)
A10	China Power Plug (50 Hz)
A11	Indien Power Plug (50 Hz)
A12	Brasilien (60 Hz)
A99	Ingen nätsladd
E1	Universal Euro Bundle

Steg 8 - Välj servicealternativ

Skydda din investering och din drifttid med ett servicepaket för din 2 -serie MSO. Optimera livslängden på ditt köp och sänka din totala ägandekostnad med en kalibrering och utökad garantiplan för din 2 -serie MSO. Planerna sträcker sig från standardgarantiförlängningar som täcker delar, arbetskraft och 2-dagars frakt till totalt produktskydd med reparation eller ersättningstäckning från slitage, oavsiktlig skada, ESD eller EOS. Se tabellen nedan för specifika servicealternativ som finns tillgängliga i 2 -serien MSO -produkter. Jämför fabriksplanerhttps://www.tek.com/en/services/factory-service-plans. Dessutom är Tektronix en ledande ackrediterad kalibreringstjänsteleverantör för alla märken av elektronisk test- och mätutrustning och servar mer än 140 000 modeller från 9 000 tillverkare. Med 100+ laboratorier över hela världen fungerar Tektronix som en global partner och levererar skräddarsydda kalibreringsprogram med helplats med OEM-kvalitet till ett marknadspris. Visa hela webbplatsens kalibreringstjänstfunktionerhttps://www.tek.com/en/services/calibration-services.

Servicealternativ	Beskrivning
R3	Standardgaranti utvidgades till 3 år. Täcker delar, arbetskostnader och 2-dagars frakt i landet. Garanterar snabbare reparationstid än utan täckning. Alla reparationer inkluderar kalibrering och uppdateringar. Problemfri - ett enda samtal startar processen
R5	Standardgaranti utvidgades till 5 år. Täcker delar, arbetskostnader och 2-dagars frakt i landet. Garanterar snabbare reparationstid än utan täckning. Alla reparationer inkluderar kalibrering och uppdateringar. Problemfri - ett enda samtal startar processen
T3	Tre års total skyddsplan, inkluderar reparation eller ersättningstäckning från slitage, oavsiktlig skada, ESD eller EOS plus förebyggande underhåll. Inklusive en 5 -dagars vändningstid och prioriterad tillgång till kundsupport
T5	Fem års total skyddsplan, inkluderar reparation eller ersättningstäckning från slitage, oavsiktlig skada, ESD eller EOS plus förebyggande underhåll. Inklusive en 5 -dagars vändningstid och prioriterad tillgång till kundsupport
C3	Kalibreringstjänst 3 år. Inkluderar spårbar kalibrering eller funktionell verifiering där det är tillämpligt för rekommenderade kalibreringar. Täckningen inkluderar den initiala kalibreringen plus 2 års kalibreringstäckning.
C5	Kalibreringstjänst 5 år. Inkluderar spårbar kalibrering eller funktionell verifiering där det är tillämpligt för rekommenderade kalibreringar. Täckningen inkluderar den initiala kalibreringen plus 4 års kalibreringstäckning.
D1	Kalibreringsdatarapport
D3	Kalibreringsdatarapport 3 år (med alternativ C3)
D5	Kalibreringsdatarapport 5 år (med alternativ C5)

Beställningsinformation efter köp

De två serieprodukterna erbjuder många alternativ för att enkelt lägga till funktionalitet efter det första köpet.

Bandbredduppgraderingar efter köpet

Den analoga bandbredden för 2 -serien MSO kan uppgraderas efter det första köpet. Uppgraderingar av bandbredd köps baserat på den aktuella bandbredden och den önskade bandbredden. Alla bandbredduppgraderingar kan utföras i fältet genom att installera en licens.

Stöttad modell	Bandbreddalternativ	Bandbredd före uppgradering	Bandbredd efter uppgradering
Mso22	SUP2-BW70T100-2	70 MHz	100 MHz
	SUP2-BW70T200-2	70 MHz	200 MHz
	SUP2-BW70T350-2	70 MHz	350 MHz
	SUP2-BW70T500-2	70 MHz	500 MHz
	SUP2-BW100T200-2	100 MHz	200 MHz
	SUP2-BW100T350-2	100 MHz	350 MHz
	SUP2-BW100T500-2	100 MHz	500 MHz
	SUP2-BW200T350-2	200 MHz	350 MHz
	SUP2-BW200T500-2	200 MHz	500 MHz
Mso24	SUP2-BW70T100-4	70 MHz	100 MHz
	SUP2-BW70T200-4	70 MHz	200 MHz
	SUP2-BW70T350-4	70 MHz	350 MHz
	SUP2-BW70T500-4	70 MHz	500 MHz
	SUP2-BW100T200-4	100 MHz	200 MHz
	SUP2-BW100T350-4	100 MHz	350 MHz
	SUP2-BW100T500-4	100 MHz	500 MHz
	SUP2-BW200T350-4	200 MHz	350 MHz
	SUP2-BW200T500-4	200 MHz	500 MHz

Instrumentfunktionalitetsuppgradering med en av alternativbuntarna

Alternativbuntar med olika nivåer av funktionalitet erbjuds för att passa olika tillämpningsbehov.

Särdrag	Beskrivning
2-källor	AFG (godtycklig funktionsgenerator) och DPG (digital mönstergenerator)
2-serie	I2c, spi, uart, can, can-fd, skickad, lin seriell trigger och analys
2-	2-källor, 2-serie
Sup2-mso	Lägg till MSO -funktion med 16 digitala kanaler; Inkluderar P6316 digital sond och tillbehör

Ytterligare programvara för utökad funktionalitet

Köp ytterligare programvara med flexibel licensiering för att utöka kapaciteten för ditt instrument för samarbete och offline -analys. Alternativbuntar med olika nivåer av funktionalitet erbjuds för att passa olika tillämpningsbehov. Var och en av dessa buntar kan köpas som ett års prenumeration eller som en evig licens.

Programvarualternativ	Beskrivning
Tekscope-starter	Tekscope PC -programvarubuntar för olika applikationer
Tekscope-auto
Tekscope-pro
Tekscope-pro-pwr
Tekscope-pro-mil
Tekscope-all
Tekdrive-starter	TEKDRIVE -programvara för T&M Workspace Collaboration
Tekdrive-pro
Tekdrive-sluten
Kickstart-suite	Kickstart instrumentkontroll och dataanalysprogramvara
Kickstart
Kickstart
Kickstart-dmm
Kickstart
Kickstart-ps
Kickstart
Kickstart-hrma2
Kickstart-Act1/2/5

1 500 MHz bandbredd garanterad från 4 mV/div till 10 V/div. 2 Garanterad, specifikation giltig efter 30 minuters uppvärmning och signalvägskompensation (SPC) vid omgivning. 3 Finns i en framtida utgåva.
