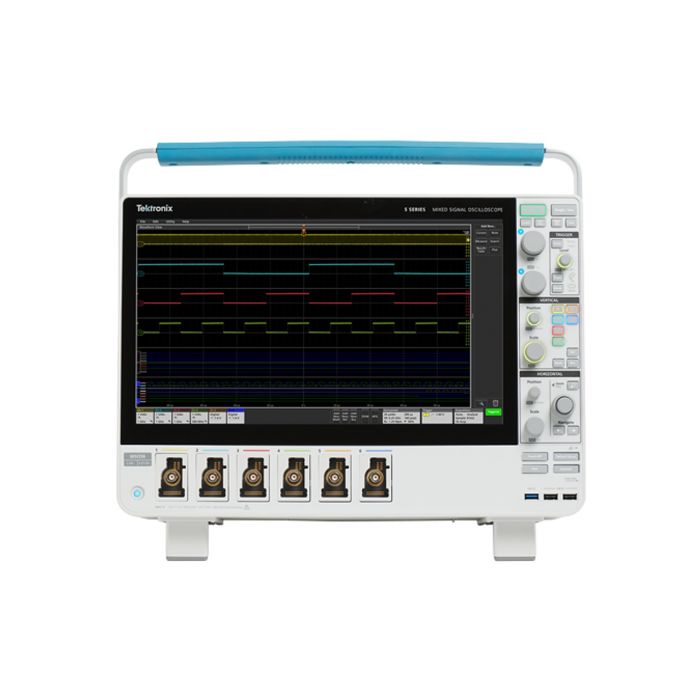

Tektronix MSO56B 350 MHz Oscilloscope

Få en fullständig bild av din design med vågformer med hög trohet, insiktsfulla mätningar, unik spektrumanalys och flexibel sond. Upplev det intuitiva användargränssnittet som uppskattas av ingenjörer överallt.

Insiktsfulla mätningar

Se signaldetaljer med högupplösta 12-bitars analoga till digitala omvandlare. Ändra din synvinkel när du vill med flerkanalspektrumanalys, mätstatistik, tabeller och trenddiagram.

• 12-bitarsupplösning vid 1,25 GHz; 16-bitarsupplösning vid 50 MHz
• Inbyggda DDC: er möjliggör flerkanal, synkroniserad spektrumanalys
• Resultattabeller, mätstatistik, histogram och trendplottvisningar

Avancerade lösningar

5-serien anpassar sig för att passa dina behov med ett brett utbud av applikationsspecifika mätningar. Lägg till avancerade analyspaket individuellt eller installera applikationsbuntar för att adressera mer olika arbetsbelastningar.

• Stöd för över 25 seriella protokoll som täcker de vanligaste gränssnitten
• Avancerad enfas och trefaseffektanalyspaket
• Mätverktyg för signalintegritet och kraftintegritet
• Valfritt Windows® -operativsystem kan du köra PC -programvara

Fler sätt att se fler signaler

Mångsidiga ingångar och avancerad undersökningsteknik låter dig se mer.

• Upp till 8 FlexChannel ™ -ingångar för upp till 8 analoga eller 64 digitala signaler, plus en extern triggeringång
• Inkluderar 500 MHz eller 1 GHz -sonder med bara 3,9 PF -ingångskapacitans
• TEKVPI -sondgränssnitt stöder ett brett utbud av aktiva, differentiella, isolerade och aktuella sonder

Specifikationsöversikt

Ingångskanaler
4,6 eller 8 flexchannelingångar.
Varje flexchannel tillhandahåller 1 analog signalingång eller 8 digitala logiska ingångar med TLP0581 -sond
NY Hjälputlösaringång

Bandbredd 1
350 MHz, 500 MHz, 1 GHz, 2 GHz

Provfrekvens
6,25 gs/s

Registreringslängd 1
Upp till 500 mpoints på alla analoga/digitala kanaler

Intern datalagring 1
NY 250 GB avtagbar SSD

Protokoll avkodar 1
Över 25 tillgängliga protokoll

Signalgenerator 1
13 standardvågformtyper, plus godtyckliga
NY 100 MHz maximal frekvens

Digital voltmeter 2
4 -siffror

Triggerfrekvensräknare 2
8 siffror

Visa
15,6 tum (385 mm)
TFT Color HD (1920 x 1080) Upplösningskapacitiv (multi-touch) pekskärm

1 - Valfritt och uppgraderbart
2 - Gratis med produktregistrering

Arbeta och samarbeta nästan var som helst

Fånga data utanför labbet och samarbeta enkelt med ingenjörer på nästa bänk eller i nästa tidszon.

• Använda bara en webbläsare, anslut och kontrollera räckvidden i ditt eget nätverk
• Analysera data om eller utanför räckvidden med Tekscope ™ PC -analysprogramvara som fungerar precis som räckvidden
• Valfritt Tekdrive en-knapps molnlagring underlättar rekord och samarbete

För mer information: Tektronix

Datablad:

Tektronix 5 Series B MSO -datablad
