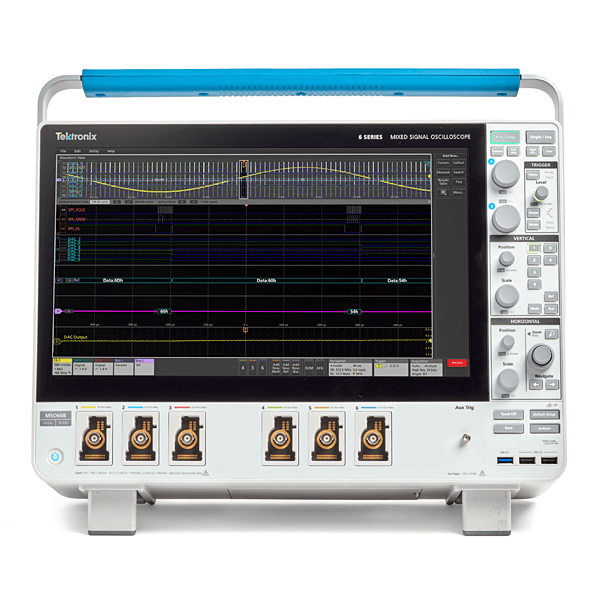

Tektronix MSO66B 10 GHz Oscilloscope

Felsök och validera höghastighetsdesign med bandbredd som börjar på 1 GHz och går upp till 10 GHz. Få exakta mätningar med lågt brus och provhastighet upp till 50 gs/s. Se mer av din design med 6- och 8-kanalsmodeller.

Lägsta ljud. Mer detalj.

Se signaldetaljer du inte kunde se förut.

• Lägsta ingångsbrus som aktiveras av New TEK061 Front-End Asics
• 12-bitarsupplösning vid 5 GHz och upp till 16-bitars upplösning vid 200 MHz
• <55 μV brus vid 1 mV/div och 1 GHz
• <1,25 mV brus vid 50 mV/div och 10 GHz

Synkroniserad flerkanalspektrumanalys

Få 4, 6 eller 8 kanaler för spektrumanalys. Hårdvara digitala nedkonverterare (DDC) parallellt med tidsdomänens signalbehandling låser upp spännande funktioner.

• Varje analog kanal kan ses som en vågform, spektrum eller båda
• Plott och utlösare på förändringar i RF -frekvens eller storlek
• Spektrum och tidsdomänvågformer synkroniseras för att korrelera RF och tidsdomänhändelser
• Spektrumkontroller som mittfrekvens och RBW är helt oberoende av tidsdomänkontroller

Avancerad analys förenklad

Karaktärisera jitter på GHZ -klockor och seriella bussar med lätthet. Ta med statistik i din vardagliga verktygssats med integrerade mätningar. Använd samma enkla drag- och släppåtgärd för att lägga till avancerade och vardagliga mätningar.

• Automatiserade mätningar och trendanalys
• Spektrumvy synkroniserad flerkanalspektrumanalys
• Avancerad jitteranalys
• Avancerad kraftanalys
• Mätningar av kraftskenor
• Minnesanalys och felsökning
• Höghastighetsserien efterlevnad
• 5G NR -signalanalys

Fidelity börjar vid sondspetsen

Med 4, 6 eller 8 FlexChannel® -ingångar kan du bläddra i dina kretsar med de inkluderade 1 GHz -sonderna. Anslut högpresterande enstaka aktiva sonder eller differentiella sonder, eller gör båda på en gång med trimodprober. Anslut en TLP058 logikprobe och få 8 digitala kanaler på alla flexchannelingångar för att utöka din systemsynlighet.

• Inbyggd 1 MΩ och 50 Ω ingångsavslutningar
• 1 GHz lågbelastande passiv sond för varje ingång, ingår
• TEKVPI -sondgränssnitt med 10W sondkraft per kanal för differentiell, aktuell, kraftskena och optiskt isolerade sonder
• TDP7700 Series 4, 6, 8 och 10 GHz Trimode Probes-Perfekt för att mäta höghastighetskommunikation

Få det gjort

Lägg till funktioner när du behöver dem och så länge du behöver dem. Dela data direkt i en integrerad molnbaserad arbetsyta. Allt för att få saker gjort, snabbt.

• Omfattande analysalternativ och uppgraderingar
• Applikationsbuntar erbjuder betydande besparingar
• Dela data sömlöst med en-knapps molnlagring
• Analysera vågformdata på en dator utan ett omfattning

Specifikationsöversikt

Ingångskanaler
4,6 eller 8 flexchannelingångar.
Varje flexchannel tillhandahåller 1 analog signalingång eller 8 digitala logiska ingångar med TLP0581 -sond

Bandbredd 1
1, 2.5, 4, 6, 8, 10 GHz

Provfrekvens
50 gs/s på 2 analoga kanaler
25 gs/s på 4 analoga kanaler
12,5 gs/s på> 4 analoga kanaler

Registreringslängd 1
Upp till 1 GPOINTS på 4 kanaler
Upp till 500 mpoints på> 4 kanaler

Signalgenerator 1
13 standardvågformtyper, plus godtyckliga

Digital voltmeter 2
4 -siffror

Triggerfrekvensräknare 2
8 siffror

Visa
15,6 tum (385 mm)
TFT Color HD (1920 x 1080) Upplösningskapacitiv (multi-touch) pekskärm

1 - Valfritt och uppgraderbart
2 - Gratis med produktregistrering

Vad finns i lådan?

• En TPP1000 1 GHz, låg C-passiv sond för varje kanal, med tillbehör
• Framtäcke med tillbehörspåse
• Strömsladd
• Tryckt installationshandbok täcker säkerhet och grundläggande drift
• Omfattande inbyggd online-hjälp
• Spårbarhetsintyg
• 1 års garanti på instrumentet och inkluderade sonder

För mer information: Tektronix

Datablad:

Tektronix 6 Series B MSO -datablad
