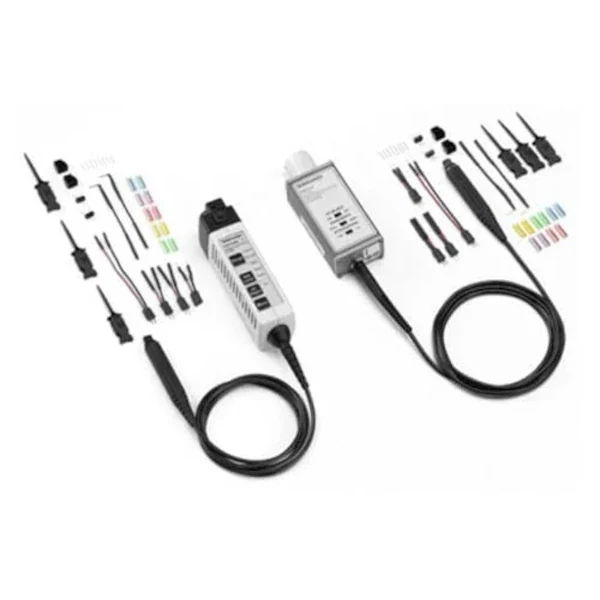

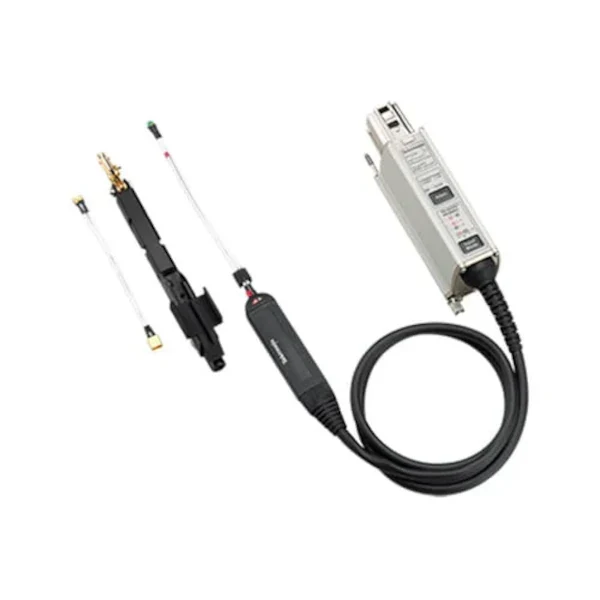

Tektronix P7625 LV Diff. Probe

Differential signalering som används i seriella standarder med hög hastighet kräver mycket exakt karaktärisering. Den branschledande bandbredd och signalfidelitet som finns i en Tektronix lågspänningsdifferentialoscilloskopprobe säkerställer att du ser alla möjliga detaljer. TekTronix erbjuder Trimode ™ -arkitektur som effektiviserar mätförvärv genom att göra det möjligt för dig att göra differentiella, en-slutade och vanliga lägesmätningar med en enda anslutning!

P7600 -serien Trimode -sonder och MSO/DPO70000DX och DPO/DSA70000D -serien Oscilloskop är utformade för att leverera branschens lägsta systemnivåer. Denna höga känslighet är avgörande för att kunna göra exakta mätningar på låga amplitudsignaler.

Nyckelprestationsspecifikationer

• Hela 33 GHz bandbredd till sondspetsen (p7633)
• Branschens lägsta sond- och oscilloskopsystembrus

Nyckelfunktioner

• Trimode ™ sond - en installation, tre mätningar utan att justera sondspetsanslutningar
  • Differentiell
  • Singel
  • Gemensamt läge
• Kontakt för fjärrhuvuddesign
  • Tillåter placering av sondförstärkare nära kretsen som mäts
  • Koaxialadaptrar
    • 2,92 mm
    • Smp
  • P7500 sondspetsadapter
    • Använd p7500-serie Trimode Solder-in Probe Tips
  • Probe upptäcker automatiskt tips och tillämpar DSP -korrigeringsfilter
• Sondspecifika S-parametrar
  • Unika DSP -filter skapade från data lagrade i sonden
• TEKCONNECT® -gränssnitt - TekConnect Scope/Probe Control and Usubility
  • Direktkontroll från sondkompensationslådan eller från Scope -menyn

Ansökningar

• Inklusive, men inte begränsat till:
  • MIPI M-PHY, PCI Express, Serial ATA, Serial Attached SCSI, Fiber Channel och HDMI

Kombinera trimode -sond med låg brusprestanda

Trimode-undersökning förbättrar produktiviteten genom att möjliggöra differentiella, en-slutade och vanliga lägesmätningar med en enda sonduppsättning. Att ansluta en sond till enheten som testar kan vara en tidskrävande aktivitet, särskilt om sonden måste ställas in annorlunda för att göra alla nödvändiga mätningar. Trimode -undersökning förbättrar produktiviteten genom att minska installationstiden, eftersom endast en installation behövs för att göra de tre olika typerna av mätningar. Växling mellan differentiellt läge [A-B], enstaka läge [A-GND, B-GND] och gemensamt läge [((A+B)/2) -GND] är lika enkelt som en tryck på en knapp.

När höghastighets seriella datamängder ökar i hastighet och signalvängningar krymper, blir sonder med hög bandbredd i kombination med lågt brus och hög känslighet allt viktigare för att göra exakta mätningar.

MSO/DPO70000DX och DPO70000SX -serien Oscilloskop och P7600 -serien Trimode -prober utformades för att leverera branschens lägsta systemnivåer. När den används med en p76ca-xxx koaxialadaptrar kan den vertikala inställningen på oscilloskopet ställas in så lågt som 3,48 mV/div med ett systembrus <1,1 MVRMS vid 33 GHz bandbredd.

Denna höga känslighet är avgörande för att kunna göra exakta mätningar på låga amplitudsignaler. P7600 -seriens trimodprober utformades för att leverera överlägsen känslighet och låta oscilloskopet direkt mäta små signaler utan att använda en zoomfunktion. Att använda en zoomfunktion för att titta på små signaler ändrar inte instrumentets inre brusgolv som kan göra mätningar på små signaler problematiska.

Anslutning

P7600 -seriens sonder använder en utbytbar aktiv spetsdesign byggd runt ett anpassat spetsgränssnitt med högfrekventa SMPM -kontakter. P7600 -serien har en automatisk adapter -ID -funktion som känner igen den bifogade adaptern och tillämpar automatiskt rätt DSP -filter som eliminerar brister i frekvenssvaret hela vägen till sondspetsen. Den här funktionen eliminerar risken för att manuellt välja fel tipstyp och är effektivare för användaren.

Koaxialadaptrar

Koaxiella adaptrar gör det möjligt för sonden att fungera som en differentiell ingångskanal för oscilloskopet som effektivt fördubblar antalet differentiella signaler som ett enda oscilloskop kan mäta samtidigt.

P76ca-292

33 GHz bandbredd koaxial adapter med 2,92 mm (kvinnliga) kontakter. Denna adapter är kalibrerad vid ingångskontakterna och är idealisk för användning med hyllan eller anpassade kablar. Låga skev kabelpar bör användas för att bevara full bandbreddprestanda.

P76CA-292C

33 GHz bandbredd koaxial adapter med 2,92 mm (manliga) kontakter och 6 "av högpresterande kabel. Denna adapter är kalibrerad vid ingångskontakterna och är idealisk för direkt anslutning till enheter med 2,92 mm eller SMA -utgångskontakter.

P76ca-smp

33 GHz bandbredd koaxial adapter med SMP (kvinnliga) kontakter och 6 "av högpresterande kabel. Denna adapter är kalibrerad vid ingångskontakterna och är idealisk för direkt anslutning till enheter med SMP -utgångskontakter.

P7500 -serie lödspetsadapter

Denna adapter gör det möjligt för P7630 -sond att använda befintliga Tektronix P7500 -sondspetsar. P7600 -seriens sondförstärkare har 50 Ω ingång. I kombination med en P7500 -sondspets förvandlas sonden till en passiv Sond med Z0 -stil med 450 Ω av differentiell inmatningsimpedans. Medan Z0 -sonder vanligtvis kan presentera en betydande DC -belastning för enheten som testas, kommer P7600 -serien sonder att minimera effekten av DC -belastning genom användning av avslutningsspänningsjustering.

P76ta

30 GHz Bandbredd P7500 TIP -adapter. Sond- och oscilloskopsystemet kommer att stödja upp till 30 GHz bandbredd när denna adapter används med P75PST -prestanda lödspetsen.

Unika sondfilter

P7600-seriens sonder innehåller sondspecifika S-parameterdata. Att fästa en P7600-sond till en MSO/DPO70000DX eller DPO70000SX-oscilloskop överför denna data till instrumentet för att skapa unika system DSP-filter baserat på de specifika S-parameterdata för oscilloskopet och sonden. Att skapa unika filter baserat på systemets specifika svar är kritiskt när bandbredderna ökar. Vid bandbredd på 33 GHz kan små variationer i signalvägen leda till betydande variation i frekvensrespons. Dessa variationer korrigeras med hjälp av DSP -filtrering.

För mer information: Tektronix

Datablad:

Tektronix P7600 Series Datablad
