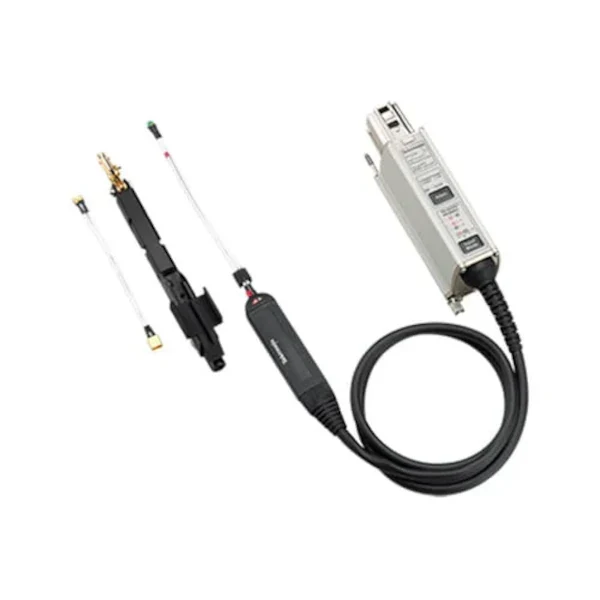

Tektronix P7713 LV Diff. Probe
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
- Bredband - 13 GHz
- Ingångsimpedans - 100kΩ (SIT) / 150kΩ (BRW) / 0.4 pF
- Dämpning - 4X / 10X
- Maximal spänning - ±12 V
%20/%20150k%CE%A9%20(BRW)%20/%200.4%20pF%0AD%C3%A4mpning%20-%204X%20/%2010X%0AMaximal%20sp%C3%A4nning%20-%20%C2%B112%20V%0A%20
){kind=link}
Upptäck möjligheterna
Mer information
Beskrivning
Differential signalering som används i seriella standarder med hög hastighet kräver mycket exakt karaktärisering. Den branschledande bandbredd och signalfidelitet som finns i en Tektronix lågspänningsdifferentialoscilloskopprobe säkerställer att du ser alla möjliga detaljer. TekTronix erbjuder Trimode ™ -arkitektur som effektiviserar mätförvärv genom att göra det möjligt för dig att göra differentiella, en-slutade och vanliga lägesmätningar med en enda anslutning!
P7700-serien Trimode Probes ger den högsta sondens trohet som finns tillgänglig för oscilloskop i realtid. Dessutom, med anslutningsinnovationer som lödningstips med sondens ingångsbuffert monterad endast några millimeter från slutet av spetsen, ger P7700 -serien sonder oöverträffad användbarhet för att ansluta till dagens mest utmanande elektroniska mönster.
Nyckelfunktioner
- Hög bandbredd för signalfidelitet
- 20 GHz p7720
- 16 GHz P7716
- 13 GHz P7713
- 8 GHz P7708
- Minimal enhetseffekt
- Tunna och flexibla lödtips
- Lätt och flexibel sondkabel
- Aktiv buffertspetsdesign för låg sondbelastning
- Lätt att ansluta TekFlex ™ -kontaktteknologi
- Accessoarkontakt
- Mångsidig anslutning - löd -ner -tips, valfri webbläsare för handhållen eller fixtured sond, och koaxial ingång (SMA -adapter)
- Hela bandbredden till 20 GHz
- Sondkabel och löd-ner-spetsar fungerar över ett utökat temperaturintervall
- Sond och tipsspecifika S-parametrar
- Full AC-kalibrering av sonden och TIP: s signalväg baserad på unika S-parametermodeller
- Unika DSP -filter skapade för varje sond och tips
- TekConnect® -gränssnitt för oscilloskop/sondstyrning och användbarhet
- Direktkontroll via sondknappar eller från oscilloskopets menyer
- Automatiserad kontroll av sondinställningar via oscilloskopet
- Automatisk erkännande av sonden och spetsen när den är fäst vid oscilloskopet
Ansökningar
- DDR/LPDDR -minnesverifiering
- Höghastighetsseriebussfelsökning
- MIPI D-PHY/C-PHY/M-PHY-överensstämmelse test
- HDMI- och DisplayPort -efterlevnadstester
P7700 -serien Trimode Probes
Med trimode -undersökning gör en sondinställning differentiell, enstaka och vanliga lägesmätningar exakt. Denna unika kapacitet gör att du kan arbeta mer effektivt och effektivt och växla mellan differentiella, enstaka och vanliga lägesmätningar utan att flytta sondens anslutningspunkter.
Tekflex -anslutningsteknologi
P7700 -serien Trimode Probes använder den nya TEKFLEX -anslutningstekniken som kombinerar en höghastighetssignalväg med kraft- och kommunikationsstöd för en aktiv buffertspets i en enda, enkel att ansluta tillbehörskontakt. TekFlex-kontakten har en nypen-till-öppen design som när den är öppen kräver minimal kraft för att fästa ett tillbehörspets. När TekFlex -kontakten är stängd ger den en säker anslutning till tillbehöret för att undvika oavsiktliga avkopplingar.
Med TEKFLEX -kontakten erbjuder P7700 -serien Probes en uppsättning aktiva sondspetsar med sondens buffertförstärkare endast millimeter från ingångsanslutningarna. Den korta signalvägen som är aktiverad med de aktiva spetsarna ger hög trohet och en hög impedansingång. Det minimerar också signalförlust, kapacitans och tillsatsbrus.
Webbläsartillbehör för handhållen sond
När du behöver göra en snabb mätning eller felsöka ett problem, ger P7700 -serien webbläsarbehov ett enkelt att använda alternativet. Med Precision Engineered Tips som är enkla att se och positionera exakt, möjliggör P77BRWSR -handhållaren webbläsarstillbehör hand eller fixtured -sond och är idealisk för att undersöka fina tonhöjdskomponenter och differentiella spår med avstånd så smalt som 0,2 mm (0,008 tum).
Webbläsarens tips har ett komplett utbud av efterlevnad och är justerbara vid avstånd med ett bekvämt tumhjul. En strålkastare på spetsen förbättrar sondpunktens synlighet och kan slås på och av efter behov. Webbläsarspetsarna är konstruerade av höghållfast och super-keramiska motstånd (patent i väntan på PIN-teknik). Med 16 GHz -bandbreddprestanda möjliggör THEP77BRWSR -handhållaren webbläsarbehörighet hand eller fixtured sond med signalfidelitet och bekvämlighet.
Coaxial Input (SMA) adapter
RF/koaxiella kontakter, såsom SMA, finns ofta på testarmaturer eller på prototypskortkonstruktioner. Att fästa en P7700-serie-sond till dessa ombordanslutningar är enkelt med SMA-adaptern. P77C292mm -adaptern låter dig ansluta till 2,92 mm, 3,5 mm eller SMA -anslutningar med full bandbredd och lågt brus. P77C292mm -adaptern inkluderar trimodfunktionalitet som möjliggör differentiella, enstaka och vanliga lägesmätningar.
För efterlevnadstestning av HDMI- och DisplayPort -standarderna stöds P77C292mm och P7700 -serien fullt ut i Tektronix automatiserade mätsviter för dessa standarder. Med P77C292mm-adaptern bifogad kan en P7700-serie-sond ange DC-avslutningsspänningen som krävs av HDMI och andra höghastighetskommunikationsstandarder. Avslutningsspänningen kan ställas in manuellt eller automatiskt med hjälp av spänningskänsliga kretsar i P7700 -sonden och täcker ett intervall av ± 4 V.
Automatisk sond- och spetsidentifiering och AC -kalibrering
P7700 -seriens sonder identifierar automatiskt tillbehöret som är anslutet till sonden. När sonden och spetsen är fäst vid ett oscilloskop, känns de igen och ett unikt DSP -filter som ger ett kalibrerat svar är aktiverat. All kalibrerings- och filterberäkning är baserad på en unik uppsättning S-parametrar lagrade i sonden och spetsen.
Dessa unika filter avlägsnar också sondparasitik från mätningen. Att skapa sond- och spetsspecifika filter är avgörande när bandbredderna ökar. Vid hög bandbredd kan små variationer i signalvägen leda till betydande variation i frekvensrespons som inte kan korrigeras med ett nominellt DSP -filter.
P77BRWSR -tillbehöret utvidgar kalibreringen ytterligare. När avståndet för webbläsarens tips justeras, känns ändringen i öppningen automatiskt igen av sonden och oscilloskopet. Med hjälp av värdet på spetsavståndet används ett breddspecifikt DSP -filter för att kalibrera sondens svar.
Det automatiska erkännandet av sonden och spetsarna och det automatiska filtervalet eliminerar risken för att manuellt välja fel filter och förbättrar din effektivitet.
Signalfidelitet
Du kan vara säker på signalens trohet för dina mätningar. Den innovativa nya sonddesignen använder SIGE -teknik för att tillhandahålla bandbredd och trohet som behövs idag och i framtiden.
P7700 Series -sondarkitekturen tillhandahåller:
- En aktiv buffertförstärkare på spetsarna med sondens sondinmatning med lödning endast 3,2 mm från ingången
- Utmärkt stegrespons och låg insättningsförlust upp till 20 GHz
- Lågdämpning med 100 kΩ (DC) och 0,4 PF (AC) prestanda
- Hög CMRR
- Lågbrus
Prestanda du kan räkna med
Beroende på Tektronix för att ge dig prestanda du kan räkna med. Förutom branschledande service och support stöds dessa sonder av ett års garanti.
För mer information: Tektronix
