Tektronix RSA7100A bredbandssignalanalysator erbjuder realtidspektrumanalys upp till 800 MHz bandbredd, samtidig strömning till flera gränssnitt för post (upp till 2 timmar) och uppspelning av sömlös data vid full bandbredd.

RSA7100A ger dig kraften att föreställa sig nya lösningar

RSA7100A är en högpresterande spektrumanalysator med fokus på bredbandsanalys och signalinspelning. Genom att separera RF -förvärv från Compute -motorn kan en grafikprocessor användas i stället för tidigare nödvändiga FPGA -konstruktioner för realtidsbehandling. När processorfunktioner går framåt kan ny prestanda enkelt upprätthållas för systemet med PC -uppgraderingar istället för RF -hårdvaruersättning, vilket gör RSA7100A till ett smart val för att minimera långsiktiga kostnader. Du kan också utnyttja kraften i denna CPU/GPU -kombination i dina egna simuleringar och mönster med hjälp av instrumentet som en kraftfull arbetsstation.

RSA7100A är designad för ingenjörer som arbetar med de senaste bredbandsdesignerna inom kommunikation, radar och elektronisk krigföring och för spektrumchefer som behöver se effekterna av nya bredbandssystem när de är fält och operativa.

Analys av signaler är aktiverat med två programvarupaket. SignalVU-PC för realtid, spektrum och vektorsignalanalys och DATAVU-PC för analys av de mycket stora filuppsättningarna som produceras vid inspelning av bredbandssignaler.

SignalVu-PC-programvara erbjuder rik analysförmåga

RSA7100 fungerar med SignalVU-PC, ett kraftfullt program som används som grund för TEK: s traditionella spektrumanalysatorer. SignalVU-PC erbjuder en djup analysförmåga inklusive realtidspektrumanalys och en mängd olika applikationspaket. Realtidsbehandling av DPX®-spektrum/spektrogram är aktiverat i din dator, vilket ytterligare minskar kostnaden för hårdvara. Ett programmatiskt gränssnitt till SignalVU-PC tillhandahålls och erbjuder alla mätningar och inställningar till externa program. Grundläggande funktionalitet för gratis SignalVU-PC-programmet är långt ifrån grundläggande och inkluderar mätningarna som visas nedan.

Mätningar och funktioner som ingår i SignalVU-PC Base Version
Allmän signalanalys	Beskrivning
Spektrumanalysator	Sträcker sig från 100 Hz till hela instrumentets räckvidd, 3 spår + matematik och spektrogramspår, 5 markörer med kraft, relativ effekt, integrerad effekt, kraftdensitet och DBC/Hz -funktioner
DPX -spektrum/spektrogram	Realtidsvisning av spektrum med 100% sannolikhet för avlyssning av upp till 419 NSEC -signaler i upp till 800 MHz span
Amplitud, frekvens, fas kontra tid, RF I och Q vs. Time	Grundläggande vektoranalysfunktioner
Tidsöversikt/navigator	Aktiverar enkel inställning av förvärv och analystider för djup analys inom flera domäner
Spektrogram	Analysera och återanalysera din signal i 2-D eller 3-D vattenfallsdisplay
Analog moduleringsanalys	Beskrivning
Am, FM, PM -analys	Mäter nyckel AM, FM, PM -parametrar
RF -mätningar	Beskrivning
Falsk mätning	Användardefinierade gränslinjer och regioner tillhandahåller automatiskt spektrumöverträdelsestest över hela instrumentets intervall.
Spektrumemaskmask	Användaruppsättning eller standardspecifika masker.
Ockuperad bandbredd	Mäter 99% effekt, -xdb nedpunkter.
Kanalkraft och ACLR	Variabel kanal och angränsande/alternativa kanalparametrar.
Mcpr	Sofistikerade, flexibla flerkanals kraftmätningar.
Ccdf	Kompletterande kumulativa distributionsfunktioner plottar de statistiska variationerna i signalnivå.
Signalstyrka	Mäter signalstyrka och visar ett spektrum och signalstyrka stång för störningar av störningar och utvärderingar av signalkvalitet.

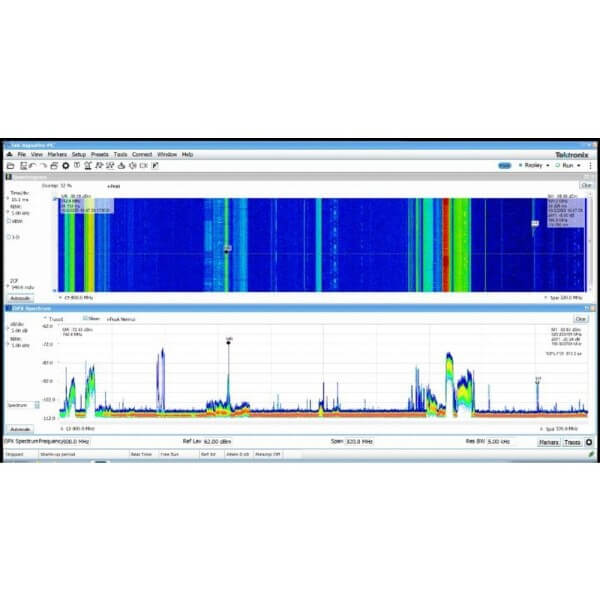

Illustrationen nedan visar kraften i vidband kontinuerlig övervakning för att bestämma spektrumbeläggning och störningar över tid. Spektrogrammet och realtidsspektrumet visar spektralaktivitet utanför luften över tid från 640 MHz till 960 MHz, som visar TV, smalbandskommunikation, cellulära basstationer och det oreglerade 900 MHz ISM-band, alla tidskorrelerade. Analysens upplösningsbandbredd är 25 kHz för att säkerställa ett lågt brusgolv, och minsta signalvaraktighet för 100% sannolikhet för avlyssning är en anmärkningsvärd 98 mikrosekunder.

RSA7100A i kombination med SignalVU-PC-applikationslicenser erbjuder avancerad analys, 800 MHz bandbredd, strömning till intern raid och samtidig strömning till flera gränssnitt för rekord och uppspelning

SignalVu-PC erbjuder en mängd applikationsorienterade alternativ, inklusive:

• Pulsanalys inklusive exklusiv Pulse-Jogram ™ -display
• Allmänna moduleringsanalys (27 moduleringstyper inklusive 16/32/64/128/256 QAM, QPSK, O-QPSK, GMSK, FSK, APSK)
• EMC/EMI-analys med CISPR Peak, Quasi-Peak och genomsnittliga detektorer
• Strömmande data till internt raid
• Iqflow^Tm Ger samtidigt, kontinuerlig strömning av IQ -data från enheten till en eller flera klienter via API och 40 GBE
• WLAN -analys av 802.11a/b/g/j/p, 802.11n, 802.11ac
• P25 -analys av fas I och fas 2 -signaler
• LTE ™ FDD och TDD Base Station (ENB) Cell ID & RF -mätningar
• Bluetooth® -analys av grundläggande hastighet, låg energi och Bluetooth 5. En del stöd för förbättrad datahastighet
• Kartläggning
• Am/fm/pm/direkt ljudmätning inklusive Sinad, THD
• Signalklassificering och undersökning
• Automatiserade fasbrus / jittermätningar

Se det separata SignalVU-PC-databladet för fullständig information och beställningsinformation. Valda applikationer illustreras nedan.

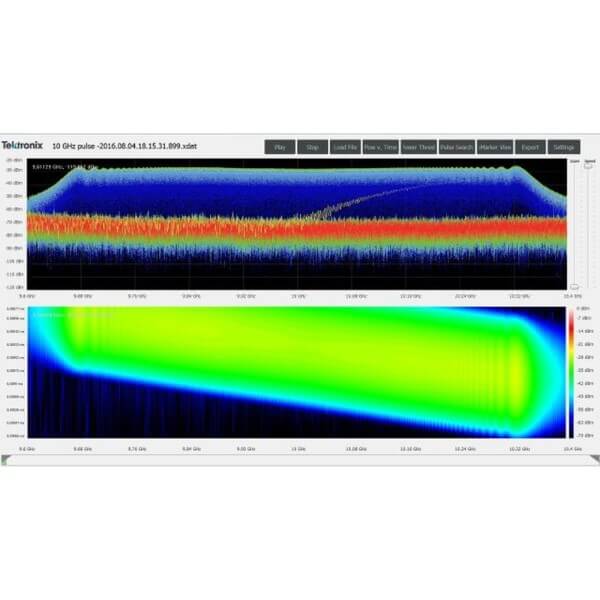

Pulsanalys

Pulse -analyspaketet (SVPH) tillhandahåller 29 individuella mätningar plus kumulativ statistik, vilket öppnar en värld av karakterisering för bredbandspulserade systemdesigners och utvärderare. Fast-ram-förvärvsläget för SignalVU-PC med RSA7100A gör att du kan förvärva precis tiden av intresse under din puls, vilket gör den mest effektiva användningen av minne. Kumulativ statistik visar analysera data över flera förvärv, vilket ytterligare utvidgar analysen till miljoner pulser. Visningar och mätningar inkluderar:
