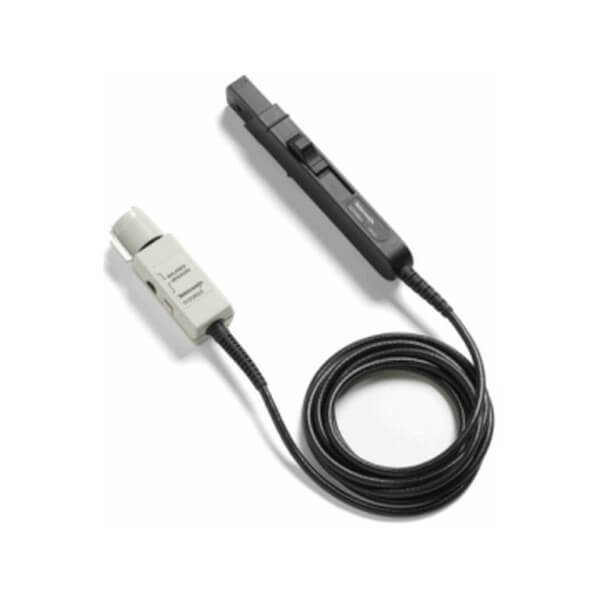

Tektronix TCP202A Current Probe
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
- Maximal Ström -
DC: 15 A
Max RMS: 15 A
Spikström: 50 A
- Minimiström - 10 mA
- Stigtid - < 7 ns
Upptäck möjligheterna
Mer information
Beskrivning
TCP0020, TCP2020 och TCP202A är en familj med högpresterande, lättanvända AC/DC-strömprober utformade för användning med en mängd oscilloskop. TCP0020 är designad för direktanslutning till oscilloskop med TEKVPI ™ -gränssnittet och TCP202A är designad för direkt anslutning till oscilloskop med TekProbe ™ -gränssnittet. TCP2020 är designad för användning med alla instrument med BNC -ingångar och> 100 kΩ ingångsavslutning.
Dessa AC/DC -strömprober ger tillräcklig prestanda för att stödja 50 MHz mätsystembandbredd. TCP0020 och TCP2020 tillhandahåller ett maximumt 20 armarmätningsområde, medan TCP202A ger ett maximalt 15 ADC + topp -AC -mätområde. Dessa sonder ger också utmärkt noggrannhet till nuvarande nivåer så låga som 10 mA, viktiga för att möta dagens utmanande nuvarande mätbehov.
Funktioner och fördelar:
- Lätt att använda och exakta AC/DC-strömmätningar
- DC till> 50 MHz bandbredd
- Kärnkäkdiameter på 5 mm (0,2 tum.)
- Mäter exakt nuvarande nivåer så låga som 10 mA per division
- Hög noggrannhet med vanligtvis mindre än 1% DC -förstärkningsfel
- Split-core konstruktion tillåter enkel kretsanslutning
- Låg brus och DC -drift
- 15 ADC + Peak AC Maximal strömförmåga
- 50 En topppulsströmförmåga
- Ansluter direkt till oscilloskop med TekProbe ™ -gränssnittet
- Ger automatiska enheter skalning och avläsning på oscilloskopet
- Degauss -knapp och tumhjul för justering av DC Offset
Applikationer:
- Strömförsörjning
- Halvledarenheter
- Elektroniska förkopplingar
- Industri-/konsumentelektronik
- Mobilkommunikation
- Motordrivare
- Transportsystem
För mer information: Tektronix
