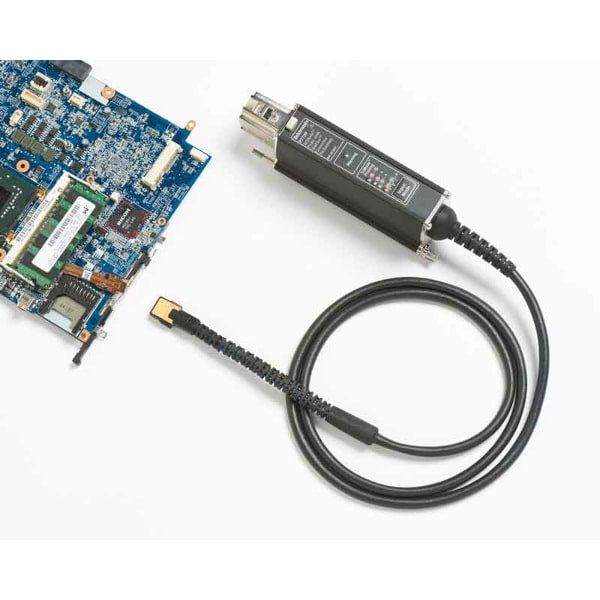

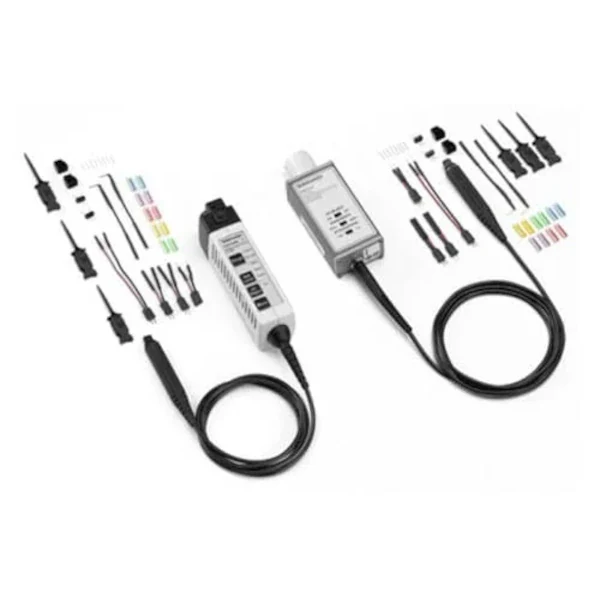

Tektronix TDP7708 LV Diff. Probe
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
- Bredband - 8 GHz
- Ingångsimpedans - 100kΩ (SIT) / 150kΩ (BRW) || 0.4 pF
- Dämpning - 4X / 10X
- Maximal spänning - ±12 V
%20/%20150k%CE%A9%20(BRW)%20%7C%7C%200.4%20pF%0AD%C3%A4mpning%20-%204X%20/%2010X%0AMaximal%20sp%C3%A4nning%20-%20%C2%B112%20V%0A%20
){kind=link}
Upptäck möjligheterna
Mer information
Beskrivning
TDP7700-serien Trimode Probes ger den högsta sondens trohet som finns tillgänglig för oscilloskop i realtid. Dessutom, med anslutningsinnovationer som lödningstips med sondens ingångsbuffert monterad endast några millimeter från slutet av spetsen, ger TDP7700 -serien sonder oöverträffad användbarhet för att ansluta till dagens mest utmanande elektroniska mönster.
Nyckelfunktioner
- Hög bandbredd för signalfidelitet
- 10 GHz TDP7710
- 8 GHz TDP7708
- 6 GHz TDP7706
- 4 GHz TDP7704
- Minimal enhetseffekt
- Tunna och flexibla lödtips
- Lätt och flexibel sondkabel
- Aktiv buffertspetsdesign för låg sondbelastning
- Lätt att ansluta TekFlex ™ -kontaktteknologi
- Accessoarkontakt
- Mångsidig anslutning - löd -ner -tips, valfri webbläsare för handhållen eller fixtured sond, och koaxial ingång (SMA -adapter)
- Cross Compatibility med P7700 Series Tip Accessories
- Hela bandbredden till 10 GHz
- Sondkabel och löd-ner-spetsar fungerar över ett utökat temperaturintervall
- Sond och tipsspecifika S-parametrar
- Full AC-kalibrering av sonden och TIP: s signalväg baserad på unika S-parametermodeller
- Unika DSP -filter skapade för varje sond och tips
- FlexChannel® -gränssnitt för oscilloskop/sondstyrning och användbarhet
- Direktkontroll via sondknappar eller från oscilloskopets menyer
- Automatiserad kontroll av sondinställningar via oscilloskopet
- Automatisk erkännande av sonden och spetsen när den är fäst vid oscilloskopet
TDP7700 Series Trimode Probes
Med trimode -undersökning gör en sondinställning differentiell, enstaka och vanliga lägesmätningar exakt. Denna unika kapacitet gör att du kan arbeta mer effektivt och effektivt och växla mellan differentiella, enstaka och vanliga lägesmätningar utan att flytta sondens anslutningspunkter.
Tekflex -anslutningsteknologi
TDP7700 -serien Trimode Probes använder den nya TEKFLEX -anslutningstekniken som kombinerar en höghastighetssignalväg med kraft- och kommunikationsstöd för en aktiv buffertspets i en enda, enkel att ansluta tillbehörskontakt. TekFlex-kontakten har en nypen-till-öppen design som när den är öppen kräver minimal kraft för att fästa ett tillbehörspets. När TekFlex -kontakten är stängd ger den en säker anslutning till tillbehöret för att undvika oavsiktliga avkopplingar.
Med TEKFlex -kontakten erbjuder TDP7700 -serien Probes en uppsättning aktiva sondspetsar med sondens buffertförstärkare endast millimeter från ingångsanslutningarna. Den korta signalvägen som är aktiverad med de aktiva spetsarna ger hög trohet och en hög impedansingång. Det minimerar också signalförlust, kapacitans och tillsatsbrus.
Webbläsartillbehör för handhållen sond
När du behöver göra en snabb mätning eller felsöka ett problem ger TDP7700 -serien webbläsarbehörighet ett enkelt att använda alternativet. Med Precision Engineered Tips som är enkla att se och positionera exakt, möjliggör P77BRWSR -handhållaren webbläsarstillbehör hand eller fixtured -sond och är idealisk för att undersöka fina tonhöjdskomponenter och differentiella spår med avstånd så smalt som 0,2 mm (0,008 tum).
Webbläsarens tips har ett komplett utbud av efterlevnad och är justerbara vid avstånd med ett bekvämt tumhjul. En strålkastare på spetsen förbättrar sondpunktens synlighet och kan slås på och av efter behov. Webbläsarspetsarna är konstruerade av höghållfast och super-keramiska motstånd (patent i väntan på PIN-teknik). THEP77BRWSR Handhållen webbläsar Tillbehör möjliggör hand- eller fixturerad sond med signalfidelitet och bekvämlighet.
Coaxial Input (SMA) adapter
RF/koaxiella kontakter, såsom SMA, finns ofta på testarmaturer eller på prototypskortkonstruktioner. Att fästa en TDP7700-serie-sond till dessa ombordkontakter är enkelt med SMA-adaptern. P77C292mm -adaptern låter dig ansluta till 2,92 mm, 3,5 mm eller SMA -anslutningar med full bandbredd och lågt brus. P77C292mm -adaptern inkluderar trimodfunktionalitet som möjliggör differentiella, enstaka och vanliga lägesmätningar.
Avslutningsspänningen kan ställas in manuellt eller automatiskt med hjälp av spänningskänsliga kretsar i TDP7700 -sonden och täcker ett intervall av ± 2,5 V.
För mer information: Tektronix
