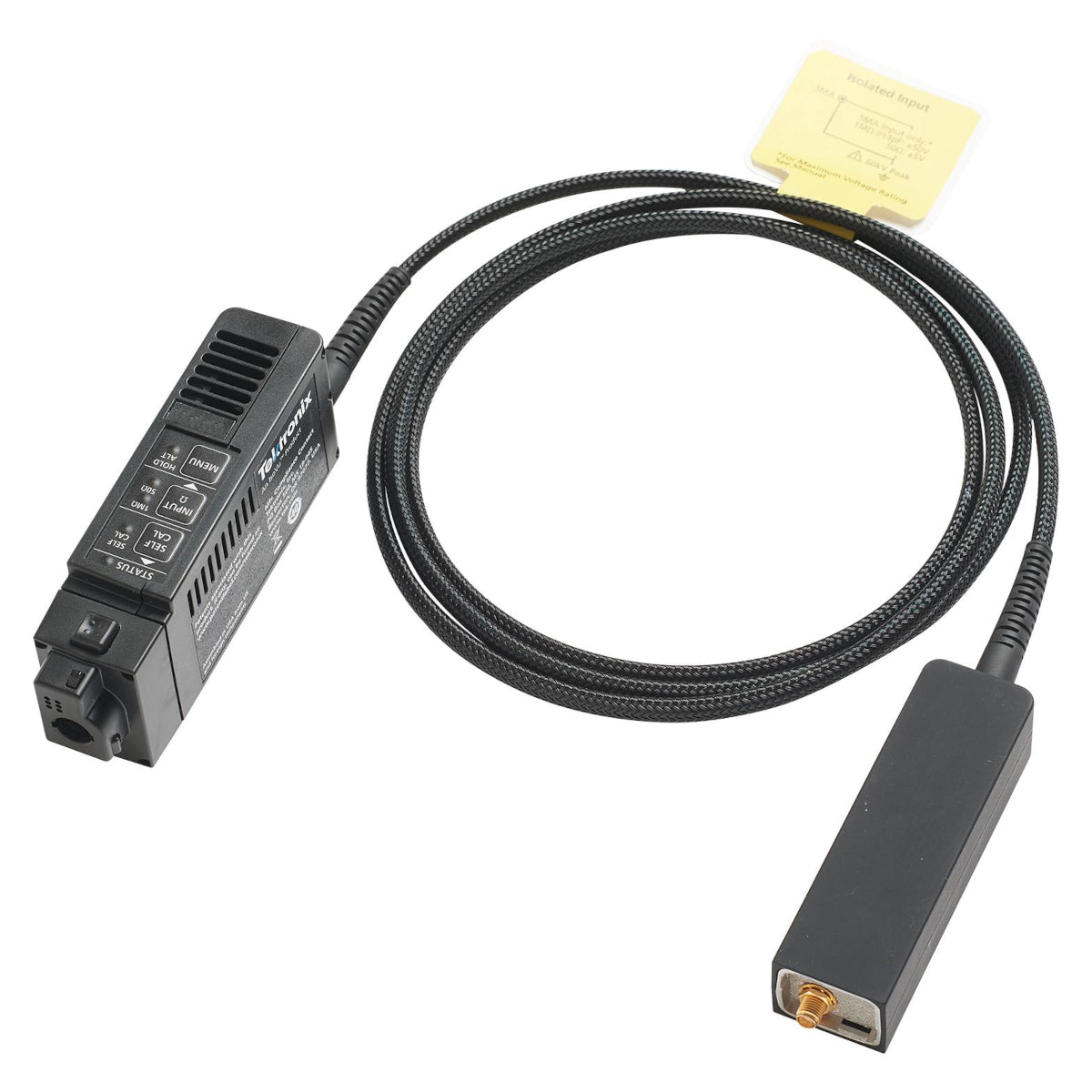

Tektronix TIVP05L Isolated Probe
Använd vår chatt för personlig support. Eller kontakta oss via +45 31 33 18 19 eller salg@GOmeasure.dk
- Bredd - 500 MHz
- Differentiell Spänning - ±2500 V
- Gemensam Läge, Spänning - ±2500 V
- Gemensam Läge, Avvisningsförhållande - DC: 160dB, 100 MHz: 100 dB, 200 MHz: 100 dB
- Fiberkabel Längd - 10 meter
Upptäck möjligheterna
Mer information
Beskrivning
Avslöja de snabba, flytande signalerna som dina icke-isolerade sonder gömmer sig. ISOVU ™ sondteknologi eliminerar praktiskt taget vanliga läge -störningar med optisk isolering. Detta ger exakta differentiella mätningar på referensspänningar som svänger ± 60kV vid 100V/ns eller snabbare. Och med vår Isovu Generation 2 -design får du alla fördelarna med ISOVU -teknik till 1/5 av storleken.
Med mångsidiga MMCX -kontakter och en oöverträffad kombination av bandbredd, dynamiskt intervall och gemensamt läge avstötning, sätter Isovu Gen 2 -sonder nya standarder för isolerad sondteknik.
Vad är en isolerad sond?
En isolerad sond använder galvanisk (optisk) eller RF -isolering för att skilja sig från sondens referensspänning från referensspänningen för oscilloskopet (vanligtvis jordplats). Detta gör det möjligt för kraftdesigners att exakt lösa hög bandbredd, högspänningsdifferentialsignaler i närvaro av stora gemensamma lägesspänningar. Tektronix har utvecklat en ny teknik (ISOVU) som använder galvanisk isolering för att ge bäst i klassens gemensamma läge avslag på en bred bandbredd.
Kombinationen av isolering och högfrekvent i ISOVU -sonder ger kraftdesigners mer exakta mätningar än traditionella differentiella sonder för applikationer som kräver hög bandbredd medan man mäter högspänningssignaler. Exempel Användningsfall inkluderar:
- Switched Mode Power Supply Design
- Power FET Design/analys för breda bandgap GaN och SIC -enheter
- Inverteringsdesign
- Motordrivning
- BCI- eller ESD -mätningar
- Aktuella shuntmätningar
Mindre vanligt läge brus, mer detalj
ISOVU-teknik använder power-over-fiber och en optisk analog signalväg för fullständig galvanisk isolering mellan mätsystemet och din DUT. Genom att tillåta sonden att flyta oberoende vid gemensamma lägesspänningen minskar isoleringen i hög grad gemensamt läge.
I kombination med en 4, 5 eller 6-serie MSO ger ISOVU ett effektivt, pålitligt sätt att lösa differentiella signaler med hög bandbredd med snabba ringningsreferenser, så att du kan spendera mindre tid på att "designa blind" i en mängd olika situationer:
- Flytande mätningar i kraftförsörjningen
- Mätning av ström genom shuntmotstånd
- Felsökning av ESD- och EMI -känslighetsproblem
- Breaking Ground Loops
Hög differentiell spänning vid ett antal bandbredd
Med traditionella differentiella sonder var du tvungen att välja mellan hög bandbredd eller högspänningsnivåer. ISOVU -sonder, med sin skärmade koaxialkabel och isolering, ger hög bandbredd och ett differentiellt spänningsområde på ± 2500V.
Isovu Gen 2 erbjuder en rad bandbredd - 200 MHz, 500 MHz och 1 GHz - för att passa din budget och bygga din bänk med den prestanda som krävs för dina specifika projekt.
Innovativ teknik i en rymdbesparande design
Isovu Generation 2 -sonder erbjuder samma bandbredd, avstötning av vanligt läge och spänningsområde som våra ursprungliga ISOVU -sonder, men vid 1/5 av storleken och utan en separat styrlåda. Lasrarna och den analoga elektroniken finns i det kompakta huvudet och oscilloskopkontakten. Jämfört med våra ursprungliga ISOVU -sonder har Generation 2 -sonder också:
- Bättre DC Gain Noggrannhet
- Förbättrat stegsvar
- Mer inbyggda intervall
Hög prestanda med praktiska anslutningar
ISOVU -sondtips har en rad anslutningar och tillbehör som erbjuder hög prestanda och tillgänglighet.
Till exempel är MMCX-kontakter billiga, allmänt tillgängliga kontakter som gör för stabila, handsfree testpunkter och erbjuder den bästa bandbredden och gemensamma läge avstötning. Deras fasta metallkropp skyddar centrumledaren och minimerar markslingan för lägsta möjliga störningar.
Andra tillbehör är tillgängliga för att anpassa sondspetsarna till ett brett utbud av anslutningar. Ytterligare 0,100 ”och 0,200” avstånd från kvadratnålar finns tillgängliga för applikationer som kräver större än ± 250V differentiell spänning.
När du inte använder ett tips har sensorhuvudet 1 MΩ och 50 Ω växelbar avslutning vid sondens SMA -kontakt. Denna funktion lägger effektivt till en isolerad kanal till alla kompatibelt oscilloskop.
För mer information: Tektronix
